Un software online para transformar modelos estructurales en detalles en formato de AutoCAD.
StructaCAD ayuda a producir detalles estructurales de concreto reforzado: vigas, pórticos, secciones, columnas, muros, losas, cantidades y tablas de acero desde un mismo flujo.
Funciona para equipos que diseñan en ETABS, Midas Gen o que necesitan levantar un modelo rápido para generar documentación estructural editable.
Precisión estructural
Produce documentación detallada a partir del modelo.
Flujo análisis → detalle
Conecta cálculo, detallado y exportación a AutoCAD.
Ahorro de tiempo
Automatiza planos, tablas y cantidades estructurales.
Hecho para ingenieros
Creado para equipos de detallado y documentación.
Ejemplos de salida
Planos y detalles estructurales generados por StructaCAD.
Estos ejemplos muestran el tipo de documentación que StructaCAD genera para continuar la revisión y edición en AutoCAD.
Plantas estructurales
Plantas de losas con ejes, vigas, columnas, etiquetas y refuerzo para revisión en AutoCAD.

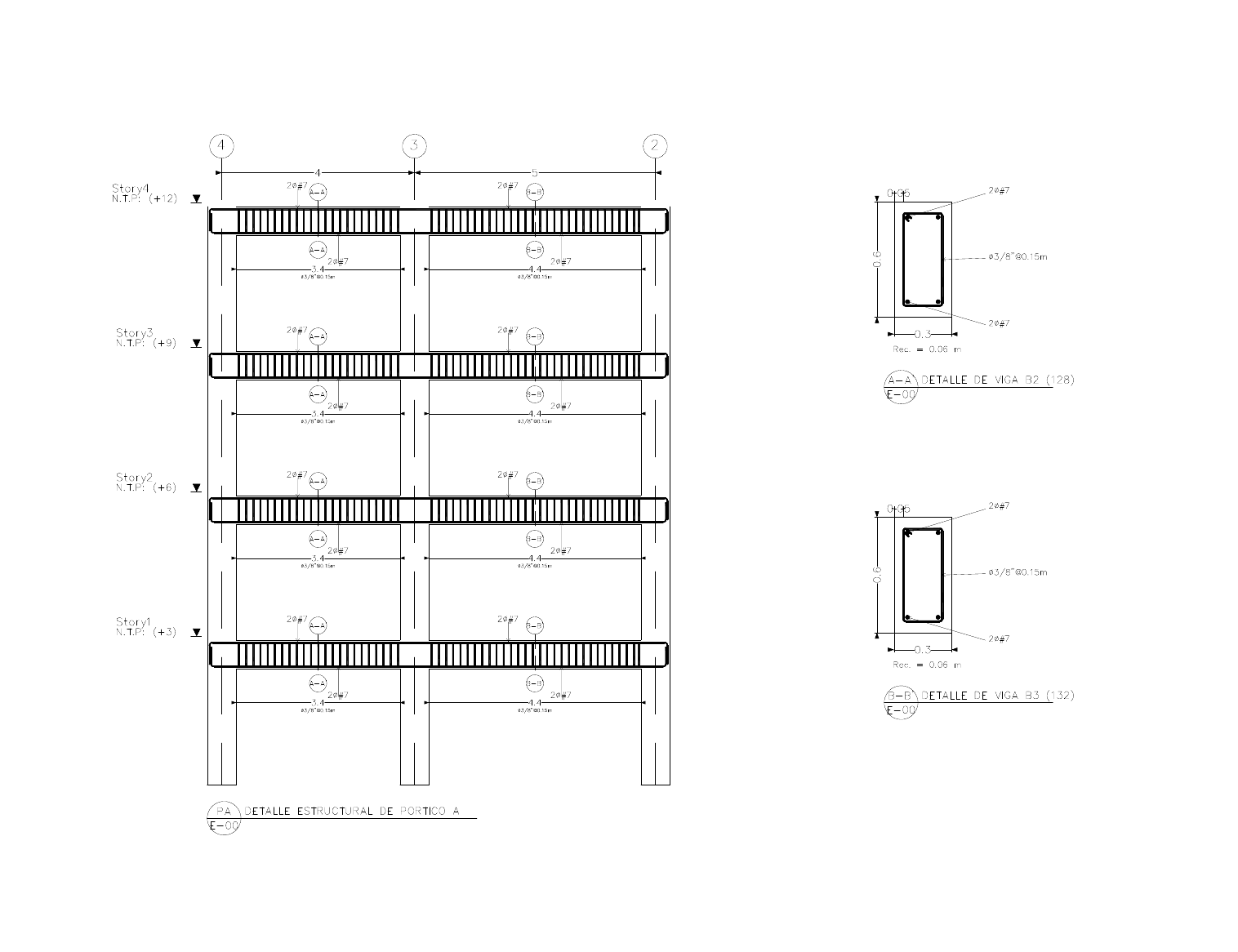

Elevaciones de pórticos
Pórticos con niveles, vigas, acero longitudinal, estribos, cotas y secciones relacionadas.
Tablas y cantidades
Resumen de materiales, longitudes y pesos de acero para apoyar la documentación y el presupuesto.
Archivo DXF real
Descarga un ejemplo completo generado con StructaCAD.
Este archivo DXF fue generado completamente por StructaCAD e incluye planos y detalles estructurales combinados en un solo archivo editable.
Intención de búsqueda
Una página construida para usuarios que buscan este flujo, no solo una palabra clave.
Cada sección responde una duda real del usuario: qué entra, qué genera, cómo se revisa y por qué conviene frente al dibujo manual.
Esta página responde a usuarios que no solo buscan “ETABS a DXF”, sino una herramienta completa para detallar acero y generar planos estructurales en AutoCAD.
El valor no está solamente en dibujar líneas. Está en conservar relaciones entre elementos, acero, cotas, pórticos, secciones y cantidades para que cada revisión sea más rápida.
Úsalo cuando el equipo tenga que producir planos de concreto reforzado y quiera reducir el paso manual entre análisis, revisión de armado y AutoCAD.
Funciones relevantes
Qué obtiene el equipo cuando usa StructaCAD para esta intención.
El contenido se enfoca en beneficios verificables dentro del producto: DXF editable, detalles de acero, pórticos, vigas, losas y cantidades.
Modelado estructural
Ejes, niveles, vigas, columnas, muros, losas y cimentaciones.
Armaduras editables
Refuerzo longitudinal y transversal con textos y secciones.
Exportación DXF
Dibujos separados o combinados para AutoCAD.
Pórticos
Elevaciones con cotas, acero adicional, estribos y secciones asociadas.
Tablas
Resumen de acero, materiales y cantidades.
Importación
Flujos desde ETABS y Midas Gen según la información disponible.
Flujo de trabajo
Del modelo o la demanda al plano estructural.
Un proceso claro para pasar de análisis estructural y modelado a documentación editable.
Crear proyecto
Define el sistema de ejes y niveles o importa información desde un modelo analítico.
Asignar elementos
Revisa vigas, columnas, muros y losas con sus propiedades.
Detallar
Ajusta armado, estribos, barras adicionales, secciones y preferencias de dibujo.
Exportar
Genera DXF y cantidades para continuar con documentación y presupuesto.
FAQ
Preguntas frecuentes sobre este flujo.
¿Es solo para ETABS?
No. La estrategia SEO y el producto se están ampliando para cubrir también flujos desde Midas Gen y modelado directo.
¿Sirve para planos finales?
Sirve para producir una base DXF editable, acelerar el detallado y permitir revisión final en AutoCAD.
¿Incluye cantidades?
Sí. StructaCAD conecta la documentación con cantidades de elementos estructurales.
