ETABS → REACCIONES EN APOYOS → DISEÑO DE ZAPATAS → PLANO DE CIMENTACIONES
Diseña y genera tus cimentaciones después de conectar tu modelo de ETABS.
Usa el modelo estructural que ya analizaste. StructaCAD lee las reacciones en los apoyos, te permite seleccionar la combinación de ETABS con la que quieres diseñar —o usar la envolvente de reacciones máximas— y crea las cimentaciones directamente desde esa información.
Genera zapatas aisladas para columnas y zapatas corridas para muros, revisa sus dimensiones y acero y continúa directamente hacia el plano de cimentaciones.
Salida generada
De las reacciones de ETABS al plano de cimentaciones.
El resultado del diseño queda dentro del mismo modelo de StructaCAD para que geometría, armado y dibujo sigan conectados en lugar de convertirse en tareas manuales separadas.

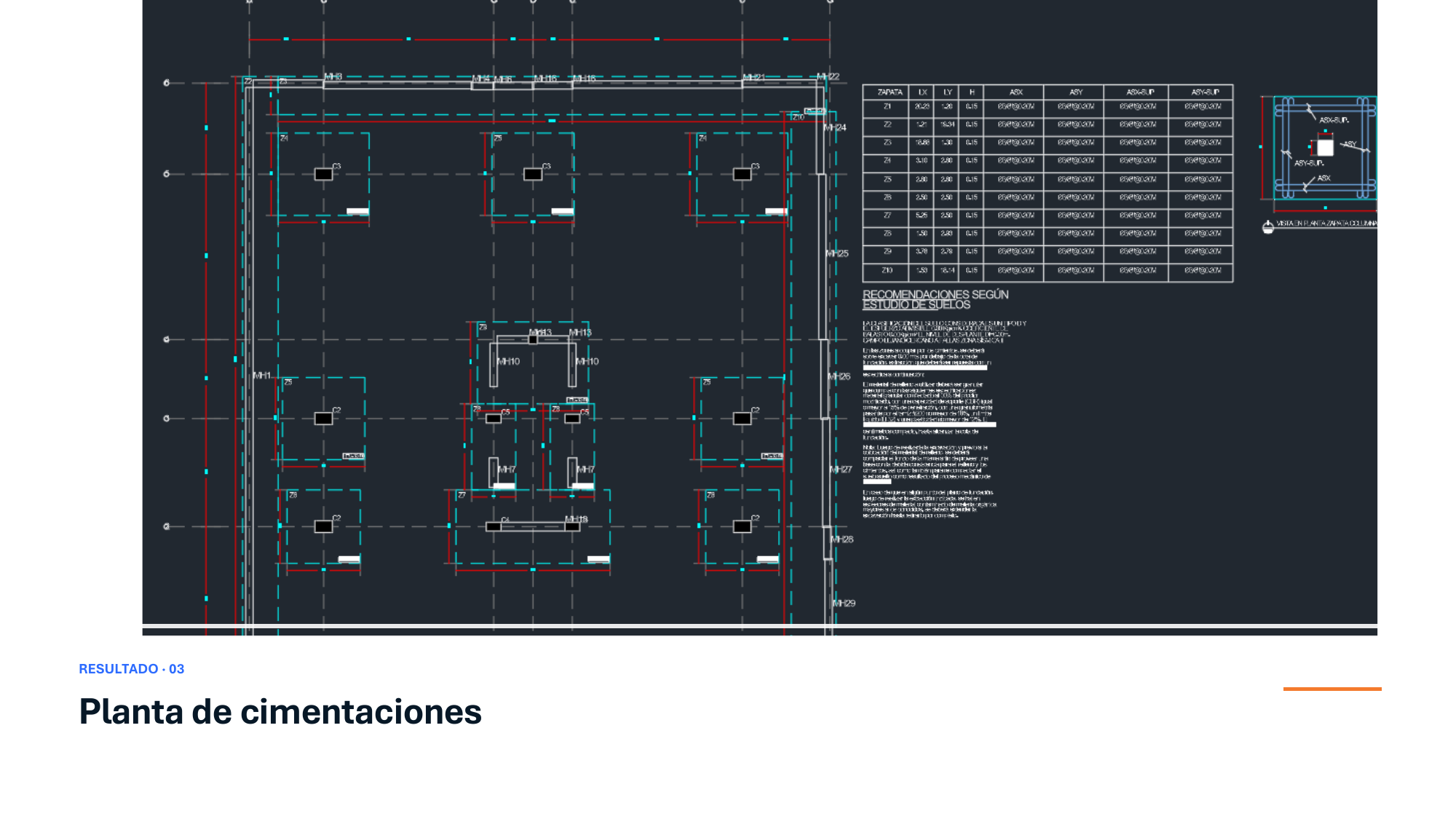

Planta de cimentaciones
Zapatas diseñadas listas para revisar y documentar.
StructaCAD asocia las reacciones de los apoyos de ETABS con sus columnas y muros, crea las cimentaciones en el nivel base y las mantiene editables antes de exportar.
- Zapatas aisladas en apoyos de columnas
- Zapatas corridas a lo largo de muros
- Geometría, nombres y armado dentro del mismo modelo
Diseño desde reacciones
Usa las reacciones del modelo analizado en lugar de volver a introducir manualmente las cargas de cada apoyo en otra hoja de cálculo.
Plano de cimentaciones
Lleva las zapatas diseñadas directamente al flujo de dibujo de cimentaciones y continúa con una salida DXF editable.
Modelo editable
Revisa dimensiones, propiedades y armado de las cimentaciones dentro de StructaCAD antes de emitir el plano.
Sin volver a digitar reacciones
Lleva los resultados de los apoyos de ETABS al mismo flujo de diseño.
Control de combinación
Selecciona una combinación de ETABS o usa la envolvente máxima.
Columnas y muros
Crea zapatas aisladas y cimentaciones corridas desde la geometría del modelo.
Diseño → plano
Mantén el resultado conectado al modelo y a la salida DXF.
Dos formas de empezar
Conecta el modelo abierto de ETABS o importa el modelo y sus reacciones.
Ambos caminos llegan a la misma herramienta de diseño de cimentaciones dentro de StructaCAD.
Conecta el modelo analizado y lleva a StructaCAD su geometría estructural, puntos de apoyo, resultados de reacciones y combinaciones disponibles.
Conectar ETABSSi no utilizas el Bridge, puedes trabajar con el modelo ETABS importado y sus datos de reacciones y luego ejecutar el mismo flujo de diseño.
Importar modeloProceso
Pasa de ETABS a las zapatas diseñadas en cuatro pasos.
El modelo analítico sigue siendo la fuente de la geometría y las reacciones mientras StructaCAD resuelve el flujo de diseño y documentación de las cimentaciones.
1
Conecta el modelo analizado
Abre tu modelo de ETABS y conéctalo mediante StructaCAD Bridge.
La geometría y la información de apoyos siguen vinculadas al modelo de ETABS.
2
Selecciona las reacciones de diseño
Elige una combinación específica de ETABS o la envolvente de reacciones máximas.
Tú controlas cuál conjunto de reacciones importadas gobierna el diseño.
3
Ingresa el esfuerzo admisible del suelo
Define la capacidad admisible del terreno del proyecto y ejecuta el diseño.
Las dimensiones se redondean según el sistema de unidades activo.
4
Revisa y genera el plano
Inspecciona las zapatas aisladas y corridas creadas, ajústalas si es necesario y exporta el dibujo de cimentaciones.
El resultado permanece editable antes del DXF final.
¿Ya tienes tu modelo analizado en ETABS?
Conéctalo y pasa directamente al diseño de las cimentaciones.
Menos transferencia manual
Evita reconstruir fuera de ETABS la tabla de cargas en los apoyos.
Mantén el modelo analítico, las reacciones, el diseño de zapatas y el plano dentro de un flujo conectado.
ETABS → tablas → Excel → CAD
- Copiar las reacciones apoyo por apoyo
- Mantener una hoja de cálculo de zapatas separada
- Volver a dibujar la geometría de cada cimentación
- Actualizar cálculo y CAD por separado cuando cambia el modelo
ETABS → reacciones → zapatas → plano
- Importar las reacciones junto al flujo del modelo
- Elegir la combinación o envolvente máxima
- Crear zapatas aisladas y corridas automáticamente
- Mantener la geometría diseñada lista para el plano de cimentaciones
Lógica de diseño
Dimensionamiento de cimentaciones basado en las reacciones que selecciones.
StructaCAD usa la información importada de los apoyos junto con la geometría del proyecto y el esfuerzo admisible del suelo para crear una primera propuesta práctica de cimentaciones para revisión.
Qué ocurre cuando haces clic en “Diseñar cimentaciones”
- Asocia las reacciones de los apoyos de base con sus columnas y muros correspondientes en ETABS.
- Permite diseñar con una combinación específica de ETABS o con la envolvente de reacciones máximas.
- Usa el esfuerzo admisible del suelo para determinar el área requerida de la cimentación.
- Crea zapatas aisladas cuadradas para columnas cuadradas o circulares y rectangulares para columnas rectangulares.
- Crea zapatas corridas a lo largo de los apoyos de muros.
- Revisa el espesor por cortante unidireccional y punzonamiento cuando corresponde y diseña el acero de las zapatas aisladas.
- Redondea las dimensiones a incrementos prácticos según el sistema métrico o imperial activo.
- Mantiene los elementos diseñados editables para que el ingeniero los revise antes de exportar el dibujo.
Entradas que controlas
El modal de diseño se mantiene simple: selecciona las reacciones que quieres utilizar e ingresa el esfuerzo admisible del suelo.
Combinación ETABSEnvolvente máximaSuelo admisibleGeometría de columnaGeometría de muroMétrico / Imperial
Para quién es
Para ingenieros estructurales que ya analizan sus edificios en ETABS.
Especialmente útil cuando el análisis está resuelto y el siguiente cuello de botella es convertir las reacciones de base en cálculos y planos de cimentaciones.
Pasa de las reacciones en apoyos a geometría de zapatas editable sin reconstruir la tabla de cargas.
Estandariza el camino desde los resultados de ETABS hasta el dimensionamiento y documentación de cimentaciones.
Recibe la geometría de cimentaciones ya relacionada con el modelo estructural en lugar de redibujarla desde cero.
El cuello de botella
El modelo de ETABS ya conoce las cargas en los apoyos. Tu flujo de cimentaciones debería aprovecharlas.
El diseño de cimentaciones suele convertirse en un segundo proceso de entrada de datos desconectado del análisis. StructaCAD busca acortar ese traspaso.
Tipos de cimentación
Zapatas de columnas y muros desde el mismo modelo.
Para apoyos de columnas cuadradas o circulares cuando el diseño automático crea la geometría de la cimentación.
Mantienen proporciones coherentes con columnas rectangulares mientras satisfacen el área requerida.
Crea cimentaciones continuas a lo largo de los muros estructurales y mantenlas conectadas al nivel base del modelo.
Preguntas frecuentes
Diseño de cimentaciones desde ETABS
¿Necesito exportar primero el modelo de ETABS?
No necesariamente. Si utilizas StructaCAD Bridge, puedes conectarte al modelo abierto de ETABS. El flujo de importación por archivos sigue disponible como alternativa.
¿Puedo elegir qué combinación de ETABS se utiliza?
Sí. El modal de diseño de cimentaciones lista las combinaciones importadas desde ETABS. Puedes seleccionar una combinación específica o utilizar la envolvente de reacciones máximas.
¿Qué tengo que introducir antes de ejecutar el diseño?
Seleccionas la opción de reacciones e ingresas el esfuerzo admisible del suelo. StructaCAD asocia las reacciones con los apoyos y crea o dimensiona las cimentaciones correspondientes.
¿Funciona para muros además de columnas?
Sí. Los apoyos de columnas se resuelven con zapatas aisladas y los apoyos de muros con zapatas corridas.
¿Puedo modificar las cimentaciones después del diseño automático?
Sí. Las cimentaciones generadas permanecen dentro del modelo de StructaCAD para que puedas revisarlas y ajustarlas antes de generar el plano.
¿Puedo generar el plano de cimentaciones para AutoCAD?
Sí. Una vez que las zapatas están en el modelo, puedes continuar con el flujo de dibujo de cimentaciones de StructaCAD y exportar un DXF editable para AutoCAD.
Empieza desde tu modelo
Conecta ETABS y pasa directamente al diseño de zapatas.
Usa las reacciones que ya calculó tu modelo estructural, selecciona la combinación de diseño y prepara tus cimentaciones sin reconstruir la misma información en otro flujo.
