Crea niveles, ejes y secciones para organizar el sistema estructural antes de colocar los elementos.
Modelado estructural online
DXF editable
Para AutoCAD
Crea la estructura y prepara la documentación desde un solo espacio de trabajo.
Modela estructuras y genera planos DXF para AutoCAD
Define vigas, columnas, losas, muros y cimentaciones directamente en StructaCAD. Después genera plantas, pórticos, detalles y archivos DXF editables para continuar el trabajo en AutoCAD.
Una ruta directa para proyectos que no empiezan con un archivo de ETABS o Midas Gen.
MODELA DESDE CERO
No necesitas empezar con un modelo de ETABS o Midas Gen.
StructaCAD también funciona como un espacio de modelado estructural directo. Construye la geometría del proyecto, define los elementos y genera la documentación desde el mismo modelo.
Modela columnas, vigas, losas, muros y cimentaciones según el alcance que necesites documentar.
Prepara plantas, pórticos, detalles, secciones y archivos DXF editables para el flujo de AutoCAD.
ELEMENTOS ESTRUCTURALES
Modela los componentes principales de tu proyecto.
El modelo reúne la geometría y la información que necesitas para producir planos estructurales coordinados.
Columnas
Ubica columnas, define secciones y coordina su representación entre plantas y pórticos.
Vigas
Modela vigas, vigas de cimentación y sus secciones para generar plantas y detalles.
Losas
Organiza paños, direcciones de trabajo y refuerzo para la documentación de losas.
Muros
Incluye muros estructurales y de mampostería dentro de la geometría del proyecto.
Cimentaciones
Modela zapatas aisladas, zapatas corridas y vigas de cimentación para generar su planta y detalles.
Armado y secciones
Configura refuerzo, textos y secciones para que el modelo alimente la documentación del proyecto.
DEL MODELO AL PLANO
Genera los dibujos estructurales que necesita tu entrega.
El resultado es una base de documentación técnica que puedes abrir y ajustar en AutoCAD.
01

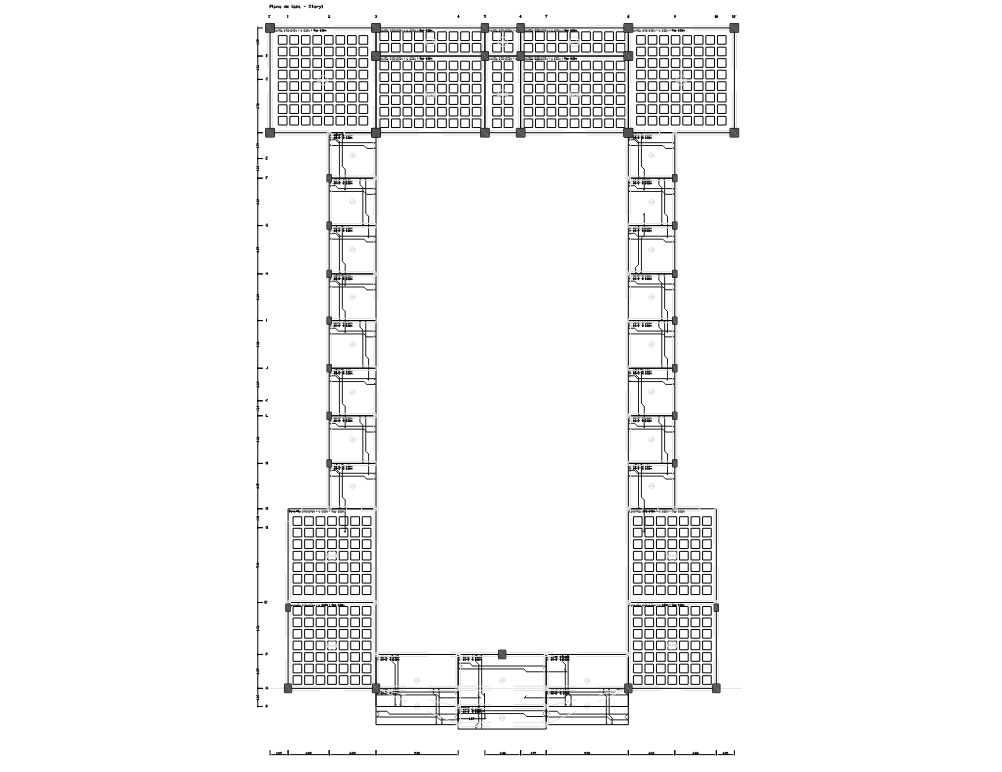

Plantas por nivel
Genera plantas de vigas, losas, elementos verticales y cimentación según el contenido de cada nivel.
- Etiquetas y referencias
- Ejes, cotas y textos
- Vistas organizadas por nivel
02

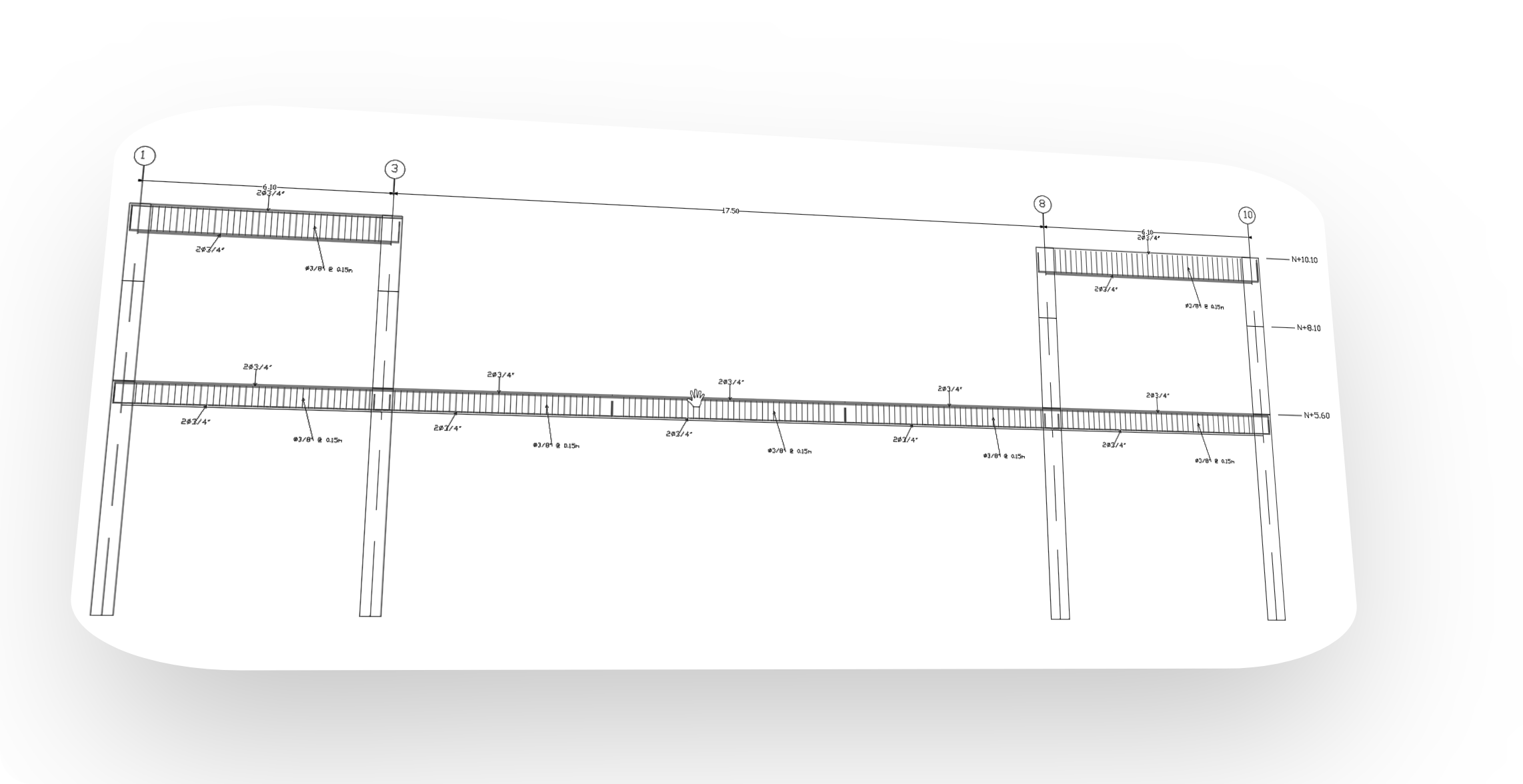

Pórticos y detalles
Prepara elevaciones de pórticos, detalles de vigas y secciones de cimentaciones a partir de los elementos modelados.
03

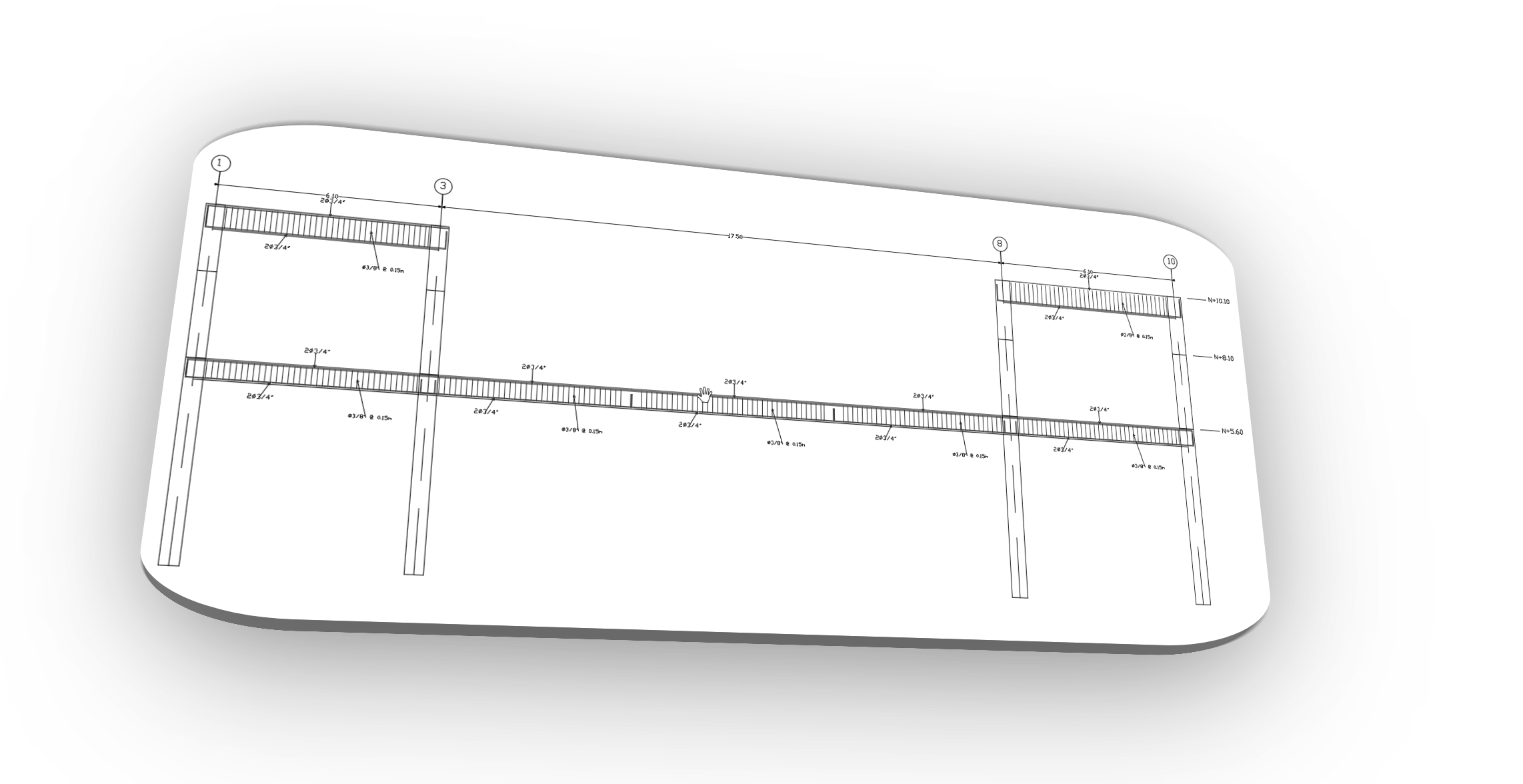

DXF editable para AutoCAD
Descarga el archivo DXF para revisar capas, textos, cotas y estándares de presentación antes de emitir el plano final.
FLUJO DE TRABAJO
Del modelo estructural al archivo DXF en tres pasos.
Un flujo pensado para documentar una estructura sin reconstruir el proyecto desde cero en CAD.
Crea la geometría
Define niveles, ejes, columnas, vigas, losas, muros y cimentaciones dentro del proyecto.
Configura la documentación
Revisa secciones, armado, vistas y los elementos que quieres incluir en cada salida.
Exporta a DXF
Descarga plantas, pórticos, detalles y tablas en formato DXF editable para AutoCAD.
EMPIEZA POR LA RUTA CORRECTA
StructaCAD se adapta a cómo empieza tu proyecto.
No todas las estructuras parten del mismo punto. Estas tres rutas llevan al mismo objetivo: planos estructurales editables.
Importa la información de ETABS y genera la base de planos desde el modelo existente.
Ver ETABS a AutoCAD →Usa MIDAS Gen como punto de partida para plantas, pórticos, detalles y cantidades.
Ver Midas Gen a AutoCAD →Construye directamente el modelo y genera los planos DXF sin importar un archivo externo.
Abrir StructaCAD →FAQ
Preguntas frecuentes sobre el modelado directo.
¿Puedo usar StructaCAD sin ETABS o Midas Gen?
Sí. Puedes crear el modelo directamente en StructaCAD, definir niveles, ejes y elementos estructurales, y generar planos DXF desde ese modelo.
¿StructaCAD reemplaza a ETABS o Midas Gen?
No necesariamente. ETABS y Midas Gen se usan para análisis y diseño. StructaCAD permite modelar y documentar directamente, o convertir modelos existentes en planos, cantidades y DXF editables.
¿Qué planos puedo generar desde un modelo creado en StructaCAD?
Según los elementos del proyecto, puedes generar plantas estructurales, plantas de cimentación, elevaciones de pórticos, detalles de vigas, secciones de zapatas, tablas y archivos DXF editables.
¿Los archivos se pueden editar en AutoCAD?
Sí. StructaCAD genera archivos DXF que puedes abrir, revisar y editar en AutoCAD u otro software CAD compatible.
MODELA Y DOCUMENTA
Empieza tu modelo estructural y genera la primera base de tus planos.
Usa StructaCAD para construir la geometría, organizar el armado y preparar archivos DXF editables para AutoCAD.
