Comienza con los ejes, niveles y elementos estructurales que ya definiste en el proyecto.
- Importa la geometría del modelo
- Revisa vigas, columnas, muros, losas y pórticos
- Usa el mismo proyecto para planos y cantidades
MIDAS GEN .MGTX → PLANOS EN AUTOCAD → CANTIDADES → PRESUPUESTO
Pasa de MIDAS Gen a planos para AutoCAD.
Importa tu modelo en formato .MGTX, genera plantas, pórticos, detalles de vigas, columnas, muros y cantidades.
Organiza el armado, los planos y el presupuesto del proyecto desde el mismo flujo de trabajo.
Puedes explorar el workspace antes de crear una cuenta.
Un flujo pensado para MIDAS Gen
Parte de tu modelo y llega a los planos sin empezar de cero.
StructaCAD toma el modelo de MIDAS Gen como punto de partida para organizar el detallado, las cantidades y el presupuesto del proyecto.
Prepara planos para AutoCAD, cantidades y presupuesto desde el modelo que importaste.
- Define el armado de los elementos estructurales
- Descarga planos para abrirlos en AutoCAD
- Genera un presupuesto desde las cantidades
Proceso
Del modelo de MIDAS Gen a los planos y el presupuesto.
Un proceso directo para aprovechar la información del modelo en el detallado, los planos para AutoCAD, las cantidades y el presupuesto.
Importa el modelo
Importa tu modelo de Midas en formato .MGTX
Asigna el armado
Asigna el armado a los elementos estructurales.
Descarga los planos
Descarga los planos en formato de AutoCAD.
Genera el presupuesto
Genera un presupuesto para tu proyecto.
MIDAS Gen + StructaCAD
Conserva tu herramienta de análisis y acelera la documentación.
MIDAS Gen se mantiene como tu herramienta de análisis y diseño. StructaCAD toma el relevo para organizar el armado, los planos, las cantidades y el presupuesto.
MIDAS Gen
Modela la estructura, analiza y diseña los elementos del proyecto.
- Modelo estructural
- Análisis y diseño
- Información base del proyecto
StructaCAD
Usa el modelo para preparar los planos, el detallado y los datos que necesitas para el presupuesto.
- Armado de elementos
- Planos para AutoCAD y preparación para DWG
- Cantidades y presupuesto
Presupuesto
Genera un presupuesto desde tu modelo de MIDAS Gen.
Aprovecha las cantidades del proyecto para crear un presupuesto sin volver a medir los elementos por separado.
Desde el modelo
Cantidades que alimentan el presupuesto.
Consulta concreto, acero, encofrado y otros datos del proyecto desde el mismo flujo de documentación.
Presupuesto del proyecto
Organiza las cantidades para estimar los costos globales de la estructura.
Precios por elemento
Revisa las partidas y cantidades de cada elemento estructural.
Salida generada
Planos estructurales generados por StructaCAD.
Desde un modelo de MIDAS Gen, StructaCAD ayuda a generar plantas, detalles, elevaciones y resúmenes de cantidades para continuar el trabajo en AutoCAD.
Planos y reportes
Planos estructurales y resúmenes de cantidades para AutoCAD.
Partiendo de tu modelo de MIDAS Gen, genera losas en planta, pórticos, secciones de mampostería, ubicación de columnas, elevación de columnas y resumen de materiales.
- Planos estructurales para AutoCAD y DWG
- Detalles de pórticos, vigas y columnas de concreto armado
- Cantidades de acero, concreto, losas, vigas y columnas

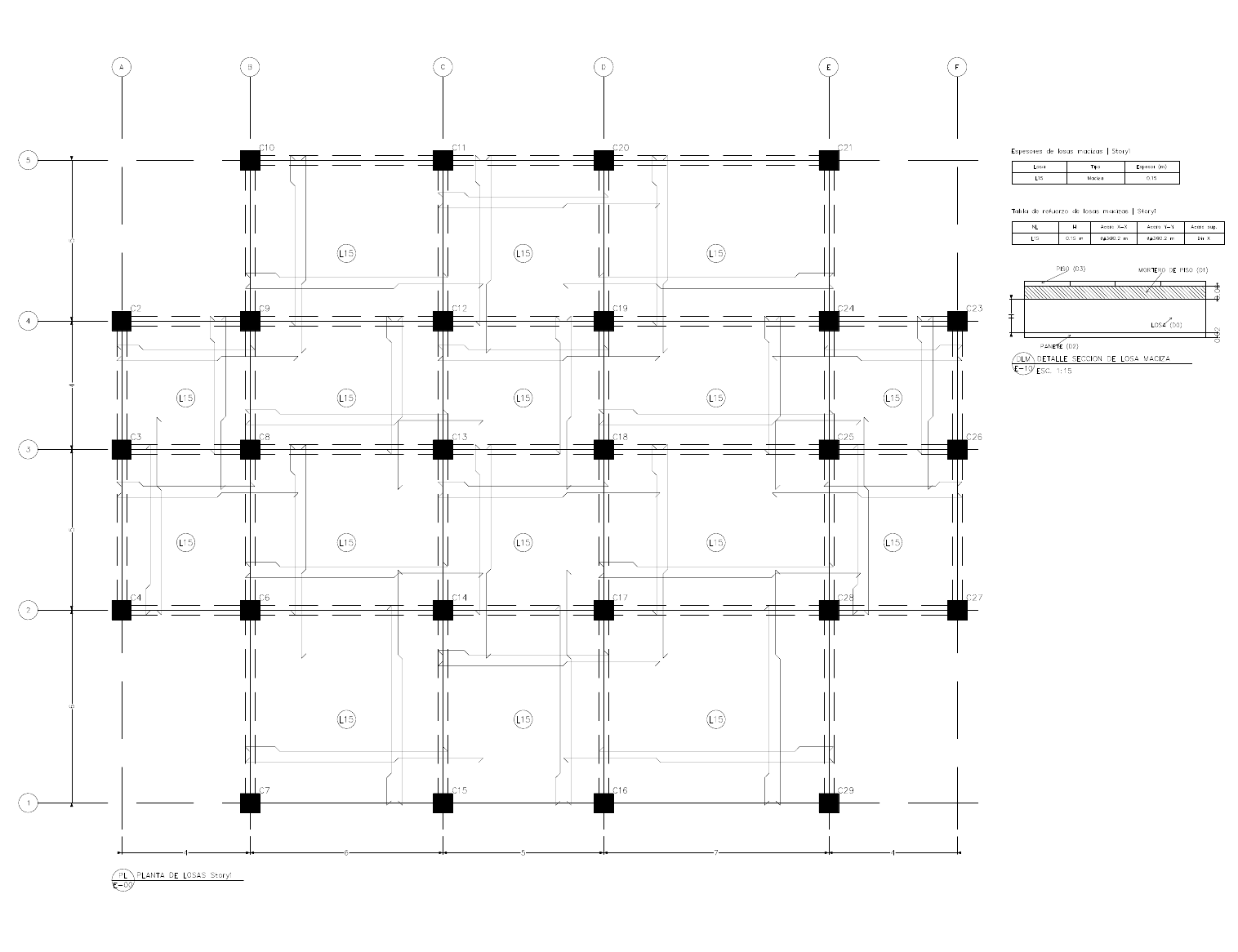

Detalle de losas en planta
Genera planos de losas con ejes, columnas, vigas, etiquetas, dimensiones y direcciones de refuerzo.

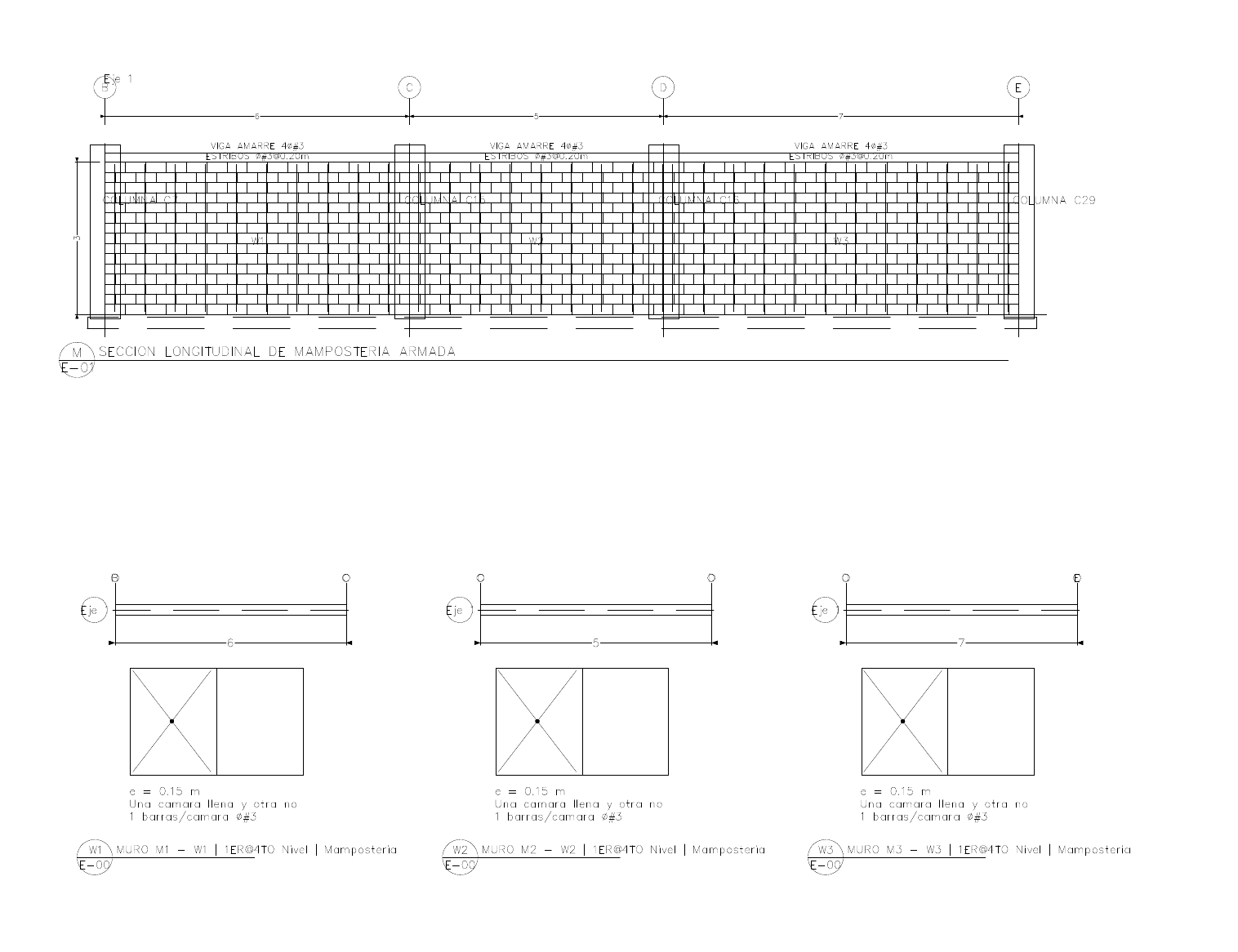

Detalle de muros de mampostería
Documenta muros con secciones longitudinales, vigas de amarre, columnas, etiquetas y notas de refuerzo.

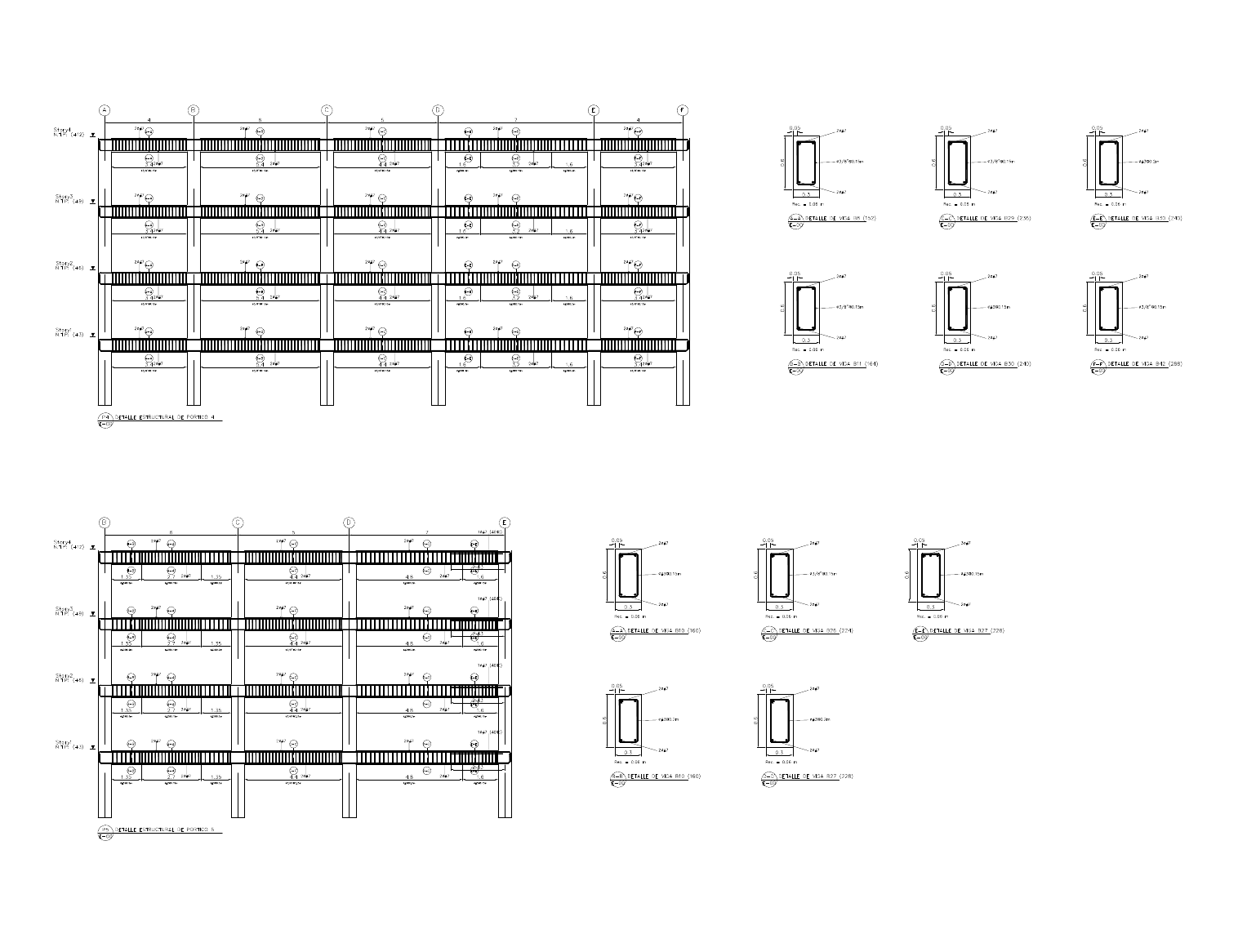

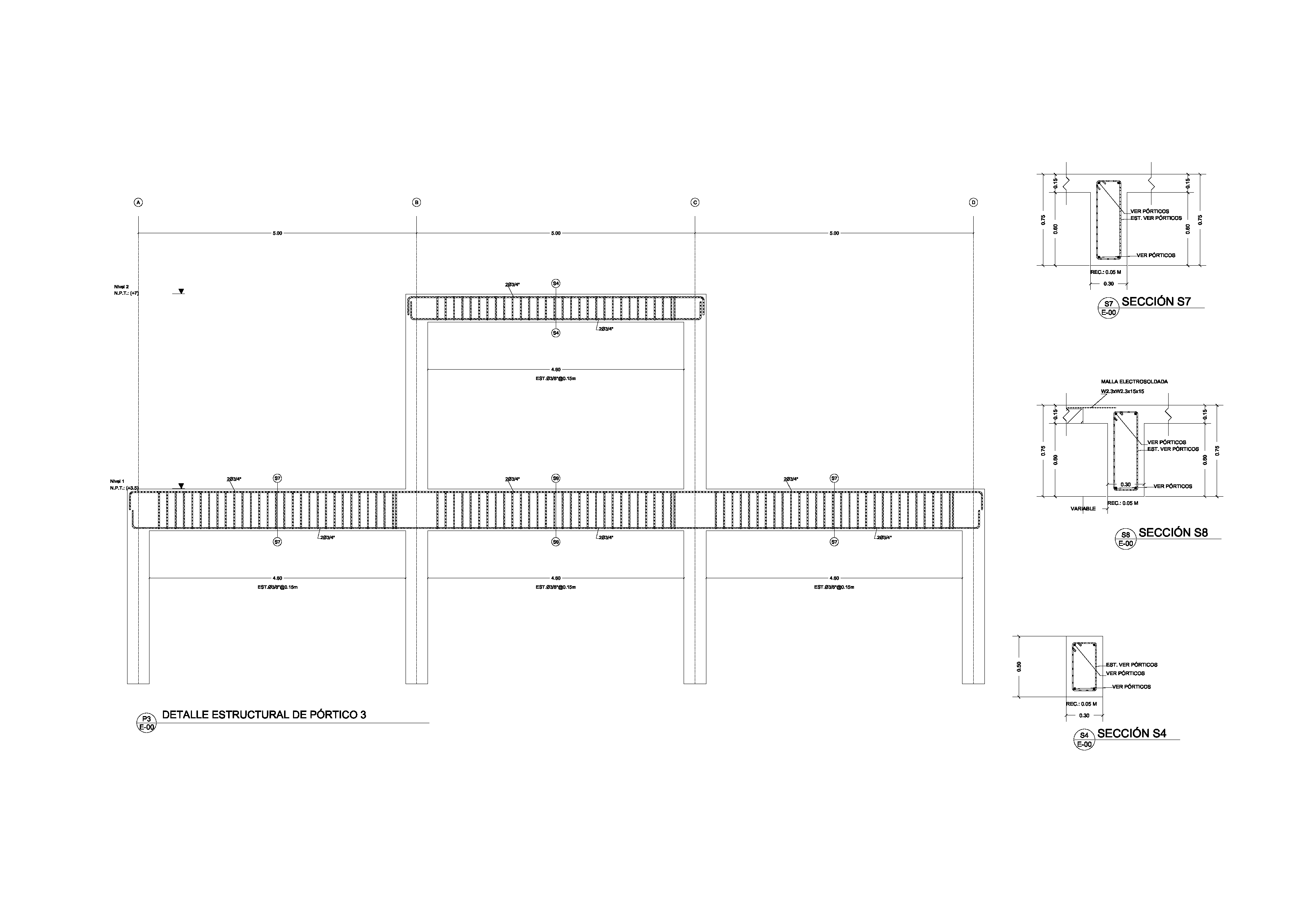

Detalle de pórticos
Crea elevaciones de pórticos con acero de vigas, estribos, niveles, ejes y detalles de sección.

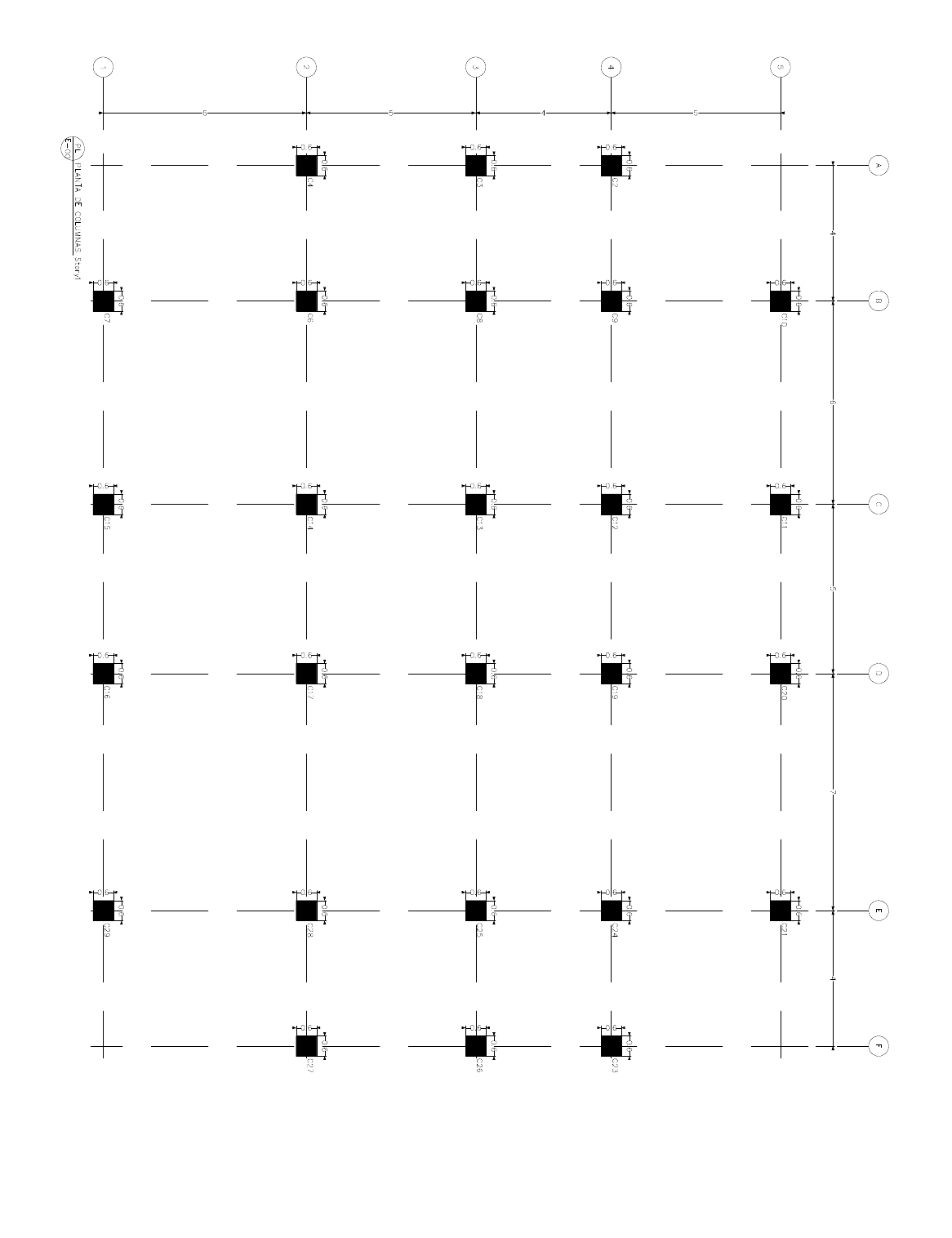

Ubicación de columnas en planta
Muestra posiciones de columnas, ejes, dimensiones e identificadores antes de pasar a los detalles individuales.

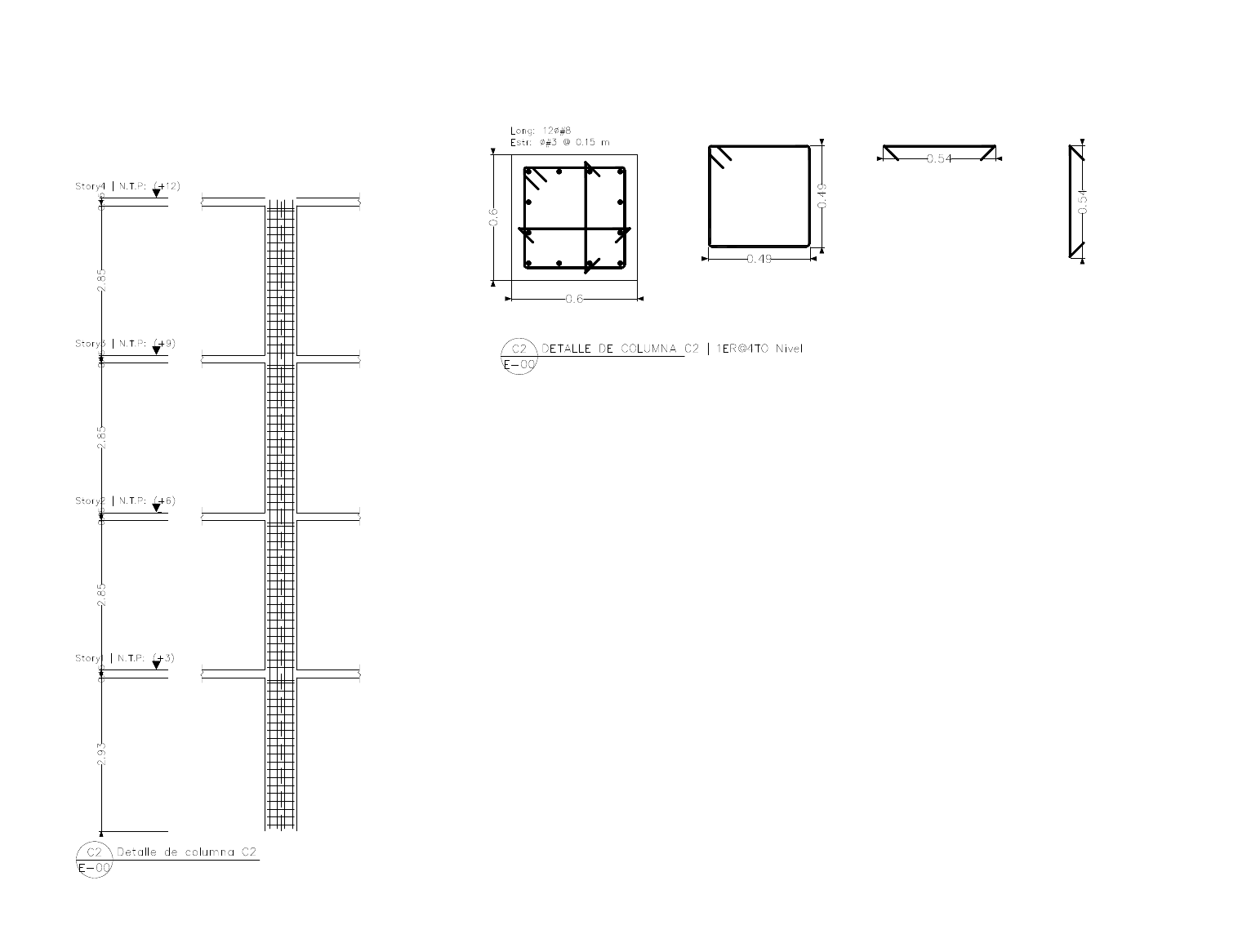

Detalle en elevación de columnas
Produce elevaciones de columnas con niveles, alturas, dimensiones de sección, acero longitudinal e información de estribos.

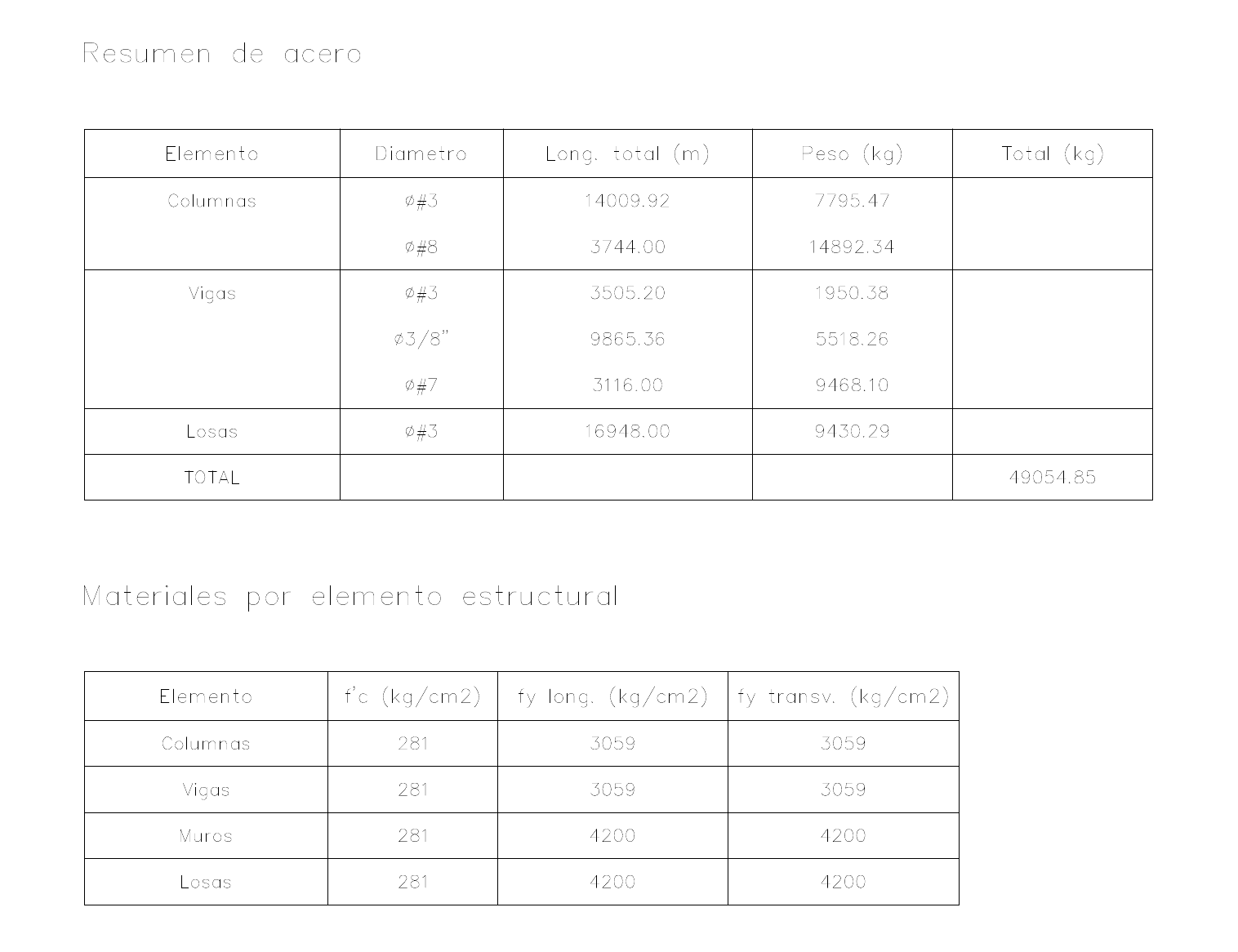

Resumen de materiales y cantidades
Revisa longitudes de acero, pesos de varillas y propiedades de materiales por elemento.
Para equipos que usan MIDAS Gen
Para ingenieros estructurales y equipos de dibujo.
StructaCAD ayuda a las oficinas que necesitan transformar un modelo estructural en planos, cantidades y presupuesto sin partir de cero.
Usa el modelo de análisis como punto de partida para el armado, las cantidades y los planos.
Empieza con plantas, elevaciones y detalles organizados para continuar el trabajo en AutoCAD.
Unifica la documentación y el presupuesto alrededor del mismo modelo de MIDAS Gen.
Del análisis a los planos
El modelo ya está hecho. No vuelvas a empezar desde cero.
Cuando el modelo de MIDAS Gen ya contiene la geometría y los elementos del proyecto, StructaCAD te ayuda a convertir esa información en una base ordenada para planos, cantidades y presupuesto.
Lo que evita el flujo
Menos repetición después del análisis.
- Volver a dibujar ejes, niveles y elementos en AutoCAD.
- Medir otra vez los elementos para preparar cantidades.
- Separar los planos del presupuesto del proyecto.
Recursos relacionados
Explora los planos y detalles que puedes preparar desde tu modelo.
Conoce las distintas salidas que StructaCAD puede ayudarte a organizar para el flujo de AutoCAD y DWG.
Plantas, elevaciones, secciones y resúmenes para documentar la estructura.
Elevaciones por eje con vigas, columnas, muros, cotas, estribos y secciones.
Armado longitudinal, estribos y zonas de refuerzo por elemento.
Plantas con etiquetas, refuerzo, tablas y detalles de losas.
FAQ
Preguntas sobre MIDAS Gen, AutoCAD y DWG.
¿Qué archivo de MIDAS Gen puedo importar?
Importa tu modelo de Midas en formato .MGTX para comenzar con la información estructural del proyecto.
¿Qué puedo generar desde un modelo de MIDAS Gen?
Puedes generar plantas, pórticos, detalles de vigas, columnas, muros, cantidades y presupuesto, según la información disponible en el modelo.
¿Puedo usar los planos en AutoCAD y prepararlos para DWG?
Sí. StructaCAD genera planos compatibles con AutoCAD para que los revises, apliques los estándares de tu oficina y prepares la entrega en DWG.
¿StructaCAD reemplaza MIDAS Gen?
No. MIDAS Gen sigue siendo la herramienta de análisis y diseño. StructaCAD ayuda en la fase de armado, planos, cantidades y presupuesto.
¿Puedo asignar el armado después de importar el modelo?
Sí. Después de importar el modelo, puedes asignar el armado a los elementos estructurales antes de generar los planos.
Siguiente paso
Importa tu modelo de MIDAS Gen y prepara tus planos para AutoCAD.
Comienza con tu archivo .MGTX, organiza el armado y genera los planos, cantidades y presupuesto del proyecto.
