ΑΥΤΟΜΑΤΗ ΠΑΡΑΓΩΓΗ ΣΤΑΤΙΚΩΝ ΣΧΕΔΙΩΝ
Εξοικονομήστε πάνω από 20 ώρες ανά έργο. Δημιουργήστε στατικά σχέδια και λεπτομέρειες οπλισμού από το μοντέλο σας, ελέγξτε τον οπλισμό και συνεχίστε την εργασία σας στο AutoCAD.
Χωρίς πιστωτική κάρταΈνα δωρεάν δείγμα DXF ανά λογαριασμό
Δείγματα σχεδίωνΕΝΙΑΙΑ ΡΟΗ ΕΡΓΑΣΙΑΣ
ETABS.e2k / BridgeStructaCADΛεπτομέρειες + προμετρήσειςAutoCADΜορφή DXF01 / ΤΟ ΑΠΟΤΕΛΕΣΜΑ
Πραγματικά σχέδια από το StructaCAD. Δείτε κάθε κατηγορία και ανοίξτε την εικόνα σε πλήρες μέγεθος για να εξετάσετε τις λεπτομέρειες.
Ελέγξτε τις όψεις των πλαισίων στους άξονες 3 και 2, μαζί με τον οπλισμό, τις ζώνες συνδετήρων και τις αντίστοιχες διατομές, στο ίδιο σχέδιο.

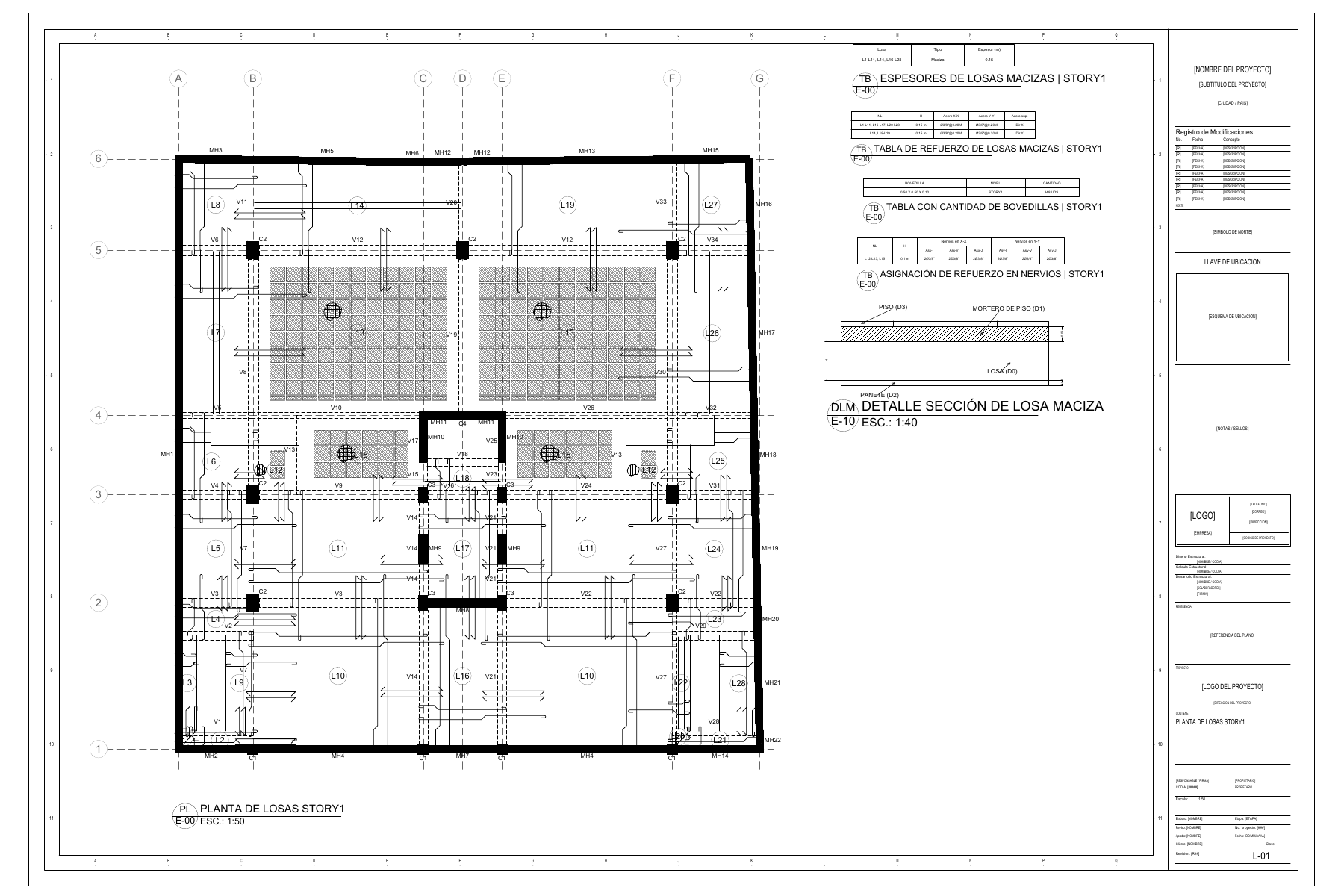

Ελέγξτε τον ξυλότυπο της στάθμης STORY1, τους πίνακες παχών και οπλισμού, τις ποσότητες σωμάτων πλήρωσης και τη λεπτομέρεια διατομής συμπαγούς πλάκας στο ίδιο σχέδιο.
Εξετάστε μαζί τις όψεις και τις διατομές των δοκών, με τον οπλισμό, τις ζώνες συνδετήρων και τις διαστάσεις έτοιμες για έλεγχο.
Λεπτομέρειες δοκών · B2

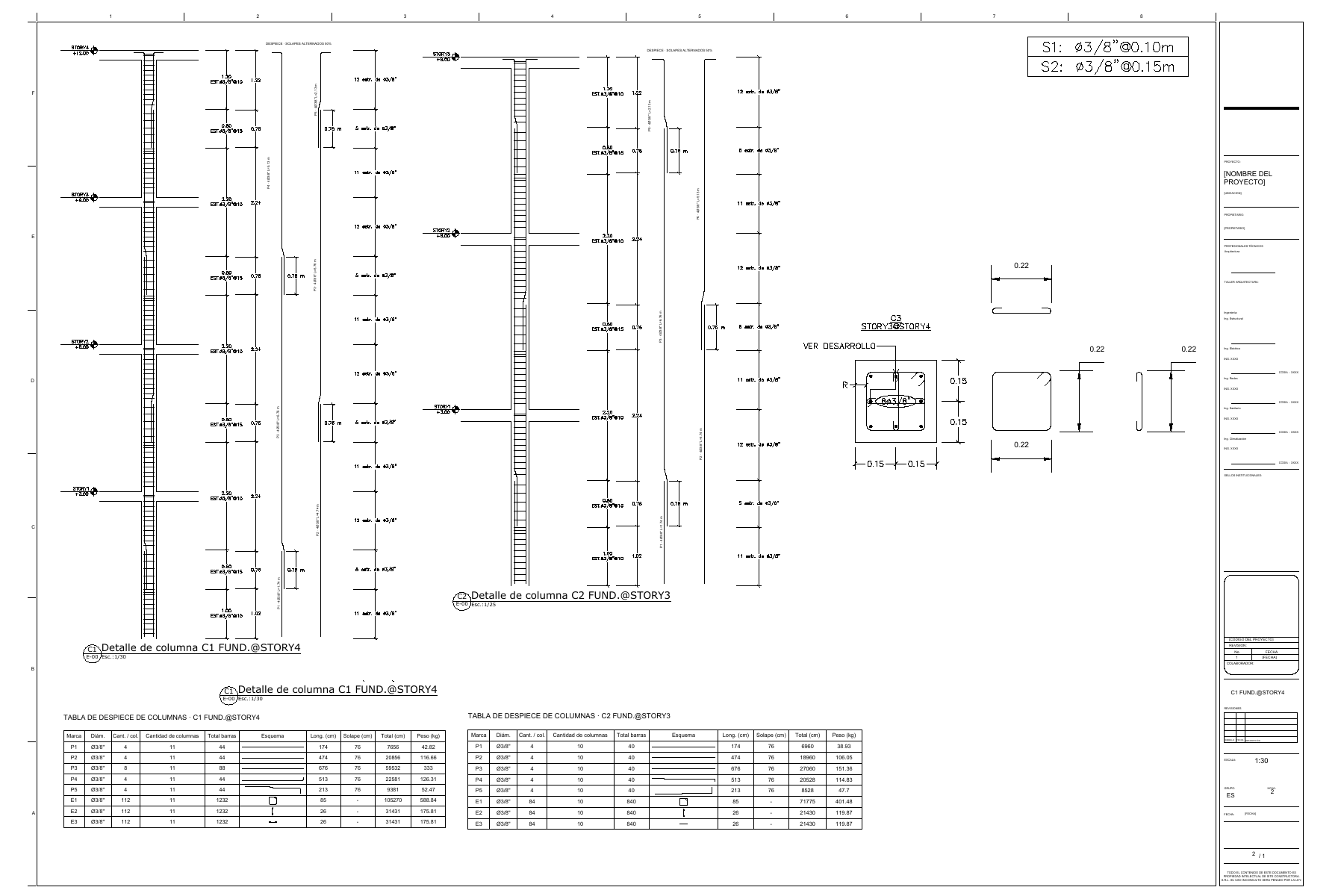

Εξετάστε τις όψεις των υποστυλωμάτων, τις διαμήκεις ράβδους, τις ματίσεις και τους συνδετήρες μαζί με τις διατομές και τους πίνακες οπλισμού στο ίδιο σχέδιο.
Ελέγξτε κωδικούς, διαμέτρους, σχήματα, μήκη και βάρη ράβδων στον πίνακα οπλισμού που παράγεται από τις λεπτομέρειες του μοντέλου.

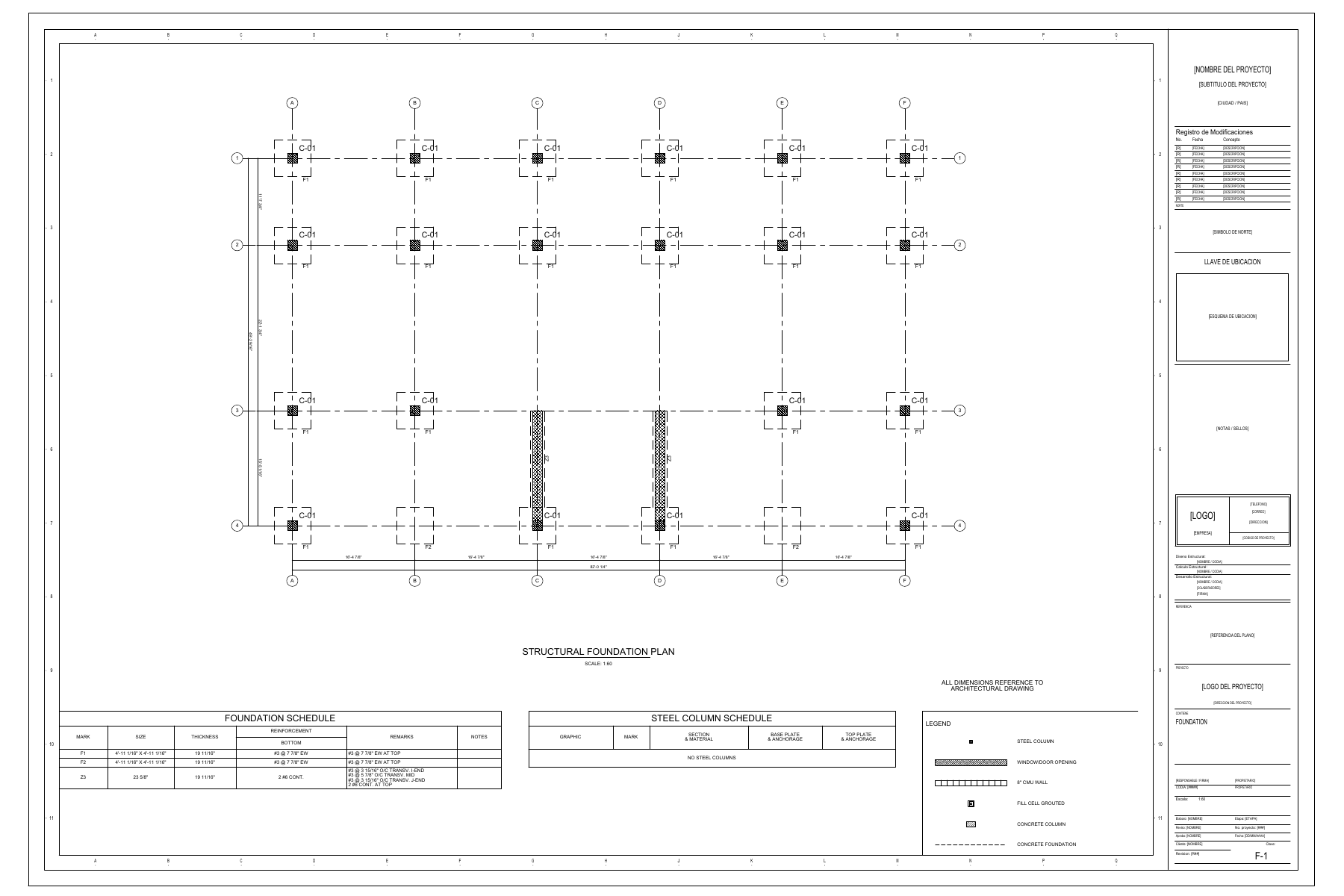

Ελέγξτε τις θέσεις των πεδίλων, τους άξονες και τις διαστάσεις, μαζί με τον πίνακα θεμελιώσεων και το υπόμνημα, στο ίδιο σχέδιο.
Τομές πεδίλων
Διατίθενται επίσης κατόψεις θέσεων υποστυλωμάτων, λεπτομέρειες τοιχοποιίας και συγκεντρωτικοί πίνακες ποσοτήτων υλικών. Δείτε τις δυνατότητες →
02 / ΛΕΙΤΟΥΡΓΙΕΣ ΚΑΙ ΟΦΕΛΗ
Δείτε τι προσφέρει κάθε λειτουργία του StructaCAD στην καθημερινή σας εργασία.
| Λειτουργίες | Οφέλη |
|---|---|
Εισαγωγή μοντέλου ETABS Εισαγάγετε τη γεωμετρία μέσω αρχείου .e2k ή του ETABS Bridge. |
Αξιοποιήστε την εργασία που έχετε ήδη κάνει Ξεκινήστε από το υπάρχον μοντέλο σας χωρίς να σχεδιάσετε ξανά τη γεωμετρία. |
Αυτόματη παραγωγή σχεδίων Δημιουργήστε κατόψεις πλακών, όψεις πλαισίων και τομές του φορέα. |
Λιγότερος χρόνος σε επαναλαμβανόμενη σχεδίαση Εστιάστε στον έλεγχο των σχεδίων και στην επίλυση των λεπτομερειών του έργου. |
Προσαρμόσιμες λεπτομέρειες οπλισμού Ρυθμίστε διαμέτρους ράβδων, αποστάσεις συνδετήρων και επικαλύψεις. |
Διατηρήστε τον έλεγχο των λεπτομερειών Ελέγξτε και προσαρμόστε τον οπλισμό στο έργο σας πριν από την εξαγωγή. |
Εξαγωγή σε DXF Εξαγάγετε σχέδια με επίπεδα, διαστάσεις, κείμενα και λεπτομέρειες. |
Συνεχίστε την εργασία στο AutoCAD Κάντε τις τελικές προσαρμογές και εφαρμόστε τα πρότυπα του γραφείου σας στο οικείο περιβάλλον CAD. |
Πίνακες οπλισμού και ποσότητες Ελέγξτε μήκη και βάρη ράβδων, καθώς και ποσότητες σκυροδέματος και ξυλοτύπων. |
Προμετρήσεις από το ίδιο μοντέλο Χρησιμοποιήστε τις ποσότητες ως βάση για τον προγραμματισμό υλικών και την εκτίμηση κόστους. |
03 / Η ΡΟΗ ΕΡΓΑΣΙΑΣ
Αξιοποιήστε το μοντέλο που έχετε ήδη δημιουργήσει. Περάστε από τη γεωμετρία στον οπλισμό και στα σχέδια, στον ίδιο χώρο εργασίας.
Εισαγάγετε ένα αρχείο ETABS .e2k ή συνδεθείτε μέσω ETABS Bridge στα Windows. Μπορείτε επίσης να μοντελοποιήσετε απευθείας.
Ελέγξτε στάθμες, διατομές και αναθέσεις δομικών στοιχείων. Εισαγάγετε τα αποτελέσματα διαστασιολόγησης και προσαρμόστε τον οπλισμό του έργου σας.
Εξαγάγετε σχέδια DXF. Ανοίξτε τα στο AutoCAD, εφαρμόστε τα πρότυπα του γραφείου σας και ολοκληρώστε τον έλεγχο.
04 / ΤΕΧΝΙΚΟΣ ΕΛΕΓΧΟΣ
Αυτοματοποιήστε τις επαναλαμβανόμενες εργασίες σχεδίασης. Διατηρήστε τον έλεγχο των αποφάσεων για κάθε έργο.
Αυτοματοποιήστε τα σχέδια οπλισμού
Ελέγξτε τους άξονες, τις στάθμες, τις διατομές και τις αναθέσεις δομικών στοιχείων του εισαγόμενου μοντέλου.
Ορίστε τις διαμέτρους ράβδων, τις αποστάσεις συνδετήρων, τις επικαλύψεις και τις λεπτομέρειες οπλισμού πριν από την εξαγωγή.
Διαμορφώστε πινακίδες, πίνακες, κείμενα και λεπτομέρειες. Συνεχίστε την επεξεργασία των layers και των στοιχείων σχεδίασης στο AutoCAD.
Ελέγξτε τις ποσότητες σκυροδέματος, οπλισμού και ξυλοτύπων. Χρησιμοποιήστε τις δικές σας τιμές για αναλύσεις τιμών μονάδας.
05 / ΞΕΚΙΝΗΣΤΕ ΑΠΟ ΤΟ ΑΠΟΤΕΛΕΣΜΑ
Αξιολογήστε το StructaCAD με το δικό σας μοντέλο. Ελέγξτε ένα δείγμα πριν επιλέξετε συνδρομή.
Σύγκριση όλων των προγραμμάτωνΔωρεάνΧωρίς πιστωτική κάρτα
Το δείγμα περιλαμβάνει αντιπροσωπευτικές λεπτομέρειες, όχι το πλήρες σετ σχεδίων.
Πρόγραμμα Professional: US$24.99/μήνα · 10 εισαγωγές έργων/μήνα
Ετήσια προγράμματα και όροι χρέωσης →ΣΑΦΕΙΣ ΑΠΑΝΤΗΣΕΙΣ
Έχετε ερωτήσεις σχετικά με τη ροή εργασίας σας;
support@structacad.comΕισαγάγετε ή μοντελοποιήστε τον φορέα σας, ελέγξτε τον στον χώρο εργασίας και κατεβάστε ένα περιορισμένο δείγμα DXF ανά λογαριασμό. Το δείγμα περιλαμβάνει αντιπροσωπευτικές λεπτομέρειες του έργου σας και όχι το πλήρες σύνολο σχεδίων. Δεν απαιτείται πιστωτική κάρτα.
Ξεκινήστε με ένα αρχείο ETABS .e2k ή συνδέστε ένα ανοικτό μοντέλο ETABS μέσω του StructaCAD ETABS Bridge στα Windows. Η γεωμετρία και τα αποτελέσματα διαστασιολόγησης εισάγονται χωριστά: εισαγάγετε τα διαθέσιμα αποτελέσματα οπλισμού μέσω της αντίστοιχης διαδικασίας και ελέγξτε τις αναθέσεις πριν δημιουργήσετε σχέδια.
Ναι. Το StructaCAD εξάγει σχέδια DXF. Ανοίξτε τα στο AutoCAD για να ελέγξετε τη γεωμετρία, τα layers, τις διαστάσεις και τις λεπτομέρειες οπλισμού, να εφαρμόσετε τα πρότυπα του γραφείου σας και, αν χρειάζεται, να τα αποθηκεύσετε ως DWG. Οι άδειες ETABS και AutoCAD είναι ξεχωριστές.
Το ETABS παραμένει το εργαλείο στατικής ανάλυσής σας. Το StructaCAD συνδέει το μοντέλο με τις λεπτομέρειες οπλισμού, τα σχέδια και τις προμετρήσεις. Ο υπεύθυνος μηχανικός ελέγχει τα εισαγόμενα δεδομένα, τον οπλισμό και τις απαιτήσεις του έργου πριν εκδώσει τα σχέδια.
Ναι. Μπορείτε να μοντελοποιήσετε απευθείας στο StructaCAD ή να χρησιμοποιήσετε τη διαθέσιμη εισαγωγή από Midas Gen. Στη συνέχεια δημιουργείτε σχέδια και προμετρήσεις από τη γεωμετρία και τον οπλισμό που έχουν οριστεί στον χώρο εργασίας.
Όταν χρειάζεστε το πλήρες σύνολο σχεδίων. Το Professional κοστίζει US$24.99/μήνα ή US$249.99/έτος και περιλαμβάνει εισαγωγή 10 διαφορετικών έργων κάθε μήνα, με πλήρεις εξαγωγές και αναθεωρήσεις όσο είναι ενεργή η συνδρομή. Το Office καλύπτει 3 ονομαστικούς χρήστες με US$129.00/μήνα ή US$1290.00/έτος. Οι ισχύοντες φόροι εμφανίζονται κατά την πληρωμή.
ΑΠΟ ΤΟ ΜΟΝΤΕΛΟ ΣΤΟ ΣΧΕΔΙΟ
Εισαγωγή. Έλεγχος. Παραγωγή σχεδίων. Ξεκινήστε με ένα δωρεάν δείγμα.
