CAD (DWG/DXF) → asignación de layers → modelo normalizado → ETABS (.e2k)
Guarda tu DWG de AutoCAD como DXF, asigna sus layers y deja que StructaCAD identifique y normalice columnas, vigas, muros, losas, cimientos, ejes y niveles antes de exportar a ETABS.
Parte de la geometría que tu equipo ya dibujó, sin tener que reconstruir manualmente todo el modelo estructural.
Actualmente los archivos DWG se importan guardándolos o exportándolos primero como DXF.
Dos puntos de partida
El mismo flujo funciona cuando el dibujo viene de una planta arquitectónica de coordinación o de un plano estructural organizado por layers.
Selecciona cuáles layers representan columnas, vigas, muros de concreto o mampostería, losas, cimientos, ventanas y etiquetas de vigas.
Importa layers estructurales, conserva la orientación y separación real de los ejes, y aplica opcionalmente una tabla de columnas durante la conversión.
Proceso DWG a ETABS
StructaCAD convierte la geometría de dibujo en objetos del modelo, limpia sus relaciones y prepara una exportación que puede continuar en ETABS.
Mantén una sola vista en planta por nivel y guarda o exporta el archivo como DXF.
Relaciona cada layer con columnas, vigas, muros, losas, cimientos, ventanas o etiquetas.
Alinea ejes, endereza elementos intencionalmente rectos, cierra pequeñas separaciones y conecta los elementos a sus apoyos.
Verifica niveles, ejes, secciones, nombres, contornos de losas y continuidad entre pisos.
Descarga un modelo inicial .e2k y completa la configuración del análisis dentro de ETABS.
Remodelado manual vs StructaCAD
Las líneas de CAD no son un modelo analítico. El valor de la conversión está en reconocer la intención estructural y resolver las pequeñas inconsistencias de dibujo que producirían objetos desconectados en ETABS.
El ingeniero vuelve a dibujar ejes, columnas, vigas, muros y losas nivel por nivel, y luego corrige offsets y conexiones después de la primera revisión.
StructaCAD traduce los layers seleccionados en objetos estructurales, aplica reglas de normalización y entrega un modelo más fácil de revisar antes del análisis en ETABS.
Normalización de geometría
Los planos reales contienen pequeños offsets, líneas duplicadas, separaciones cortas, elementos ligeramente inclinados y vértices de losa que casi —pero no exactamente— coinciden con sus apoyos. StructaCAD resuelve esas condiciones usando el contexto estructural.
El importador mantiene las dimensiones reales del archivo CAD y corrige las pequeñas inconsistencias que impiden obtener un modelo analítico limpio.
Unidades, origen, ejes, líneas centrales, apoyos, elementos continuos, contornos de losas y nodos compartidos.
Limpieza geométrica
Los elementos que evidentemente deben ser horizontales o verticales se enderezan, los extremos cercanos se conectan y las coordenadas se redondean a la precisión seleccionada.
Abrir StructaCADLógica entre niveles
En los niveles superiores puedes filtrar columnas y muros según su continuidad con el nivel inferior, conservando los muros de mampostería apoyados, las vigas, losas y cimientos.
Modelo generado

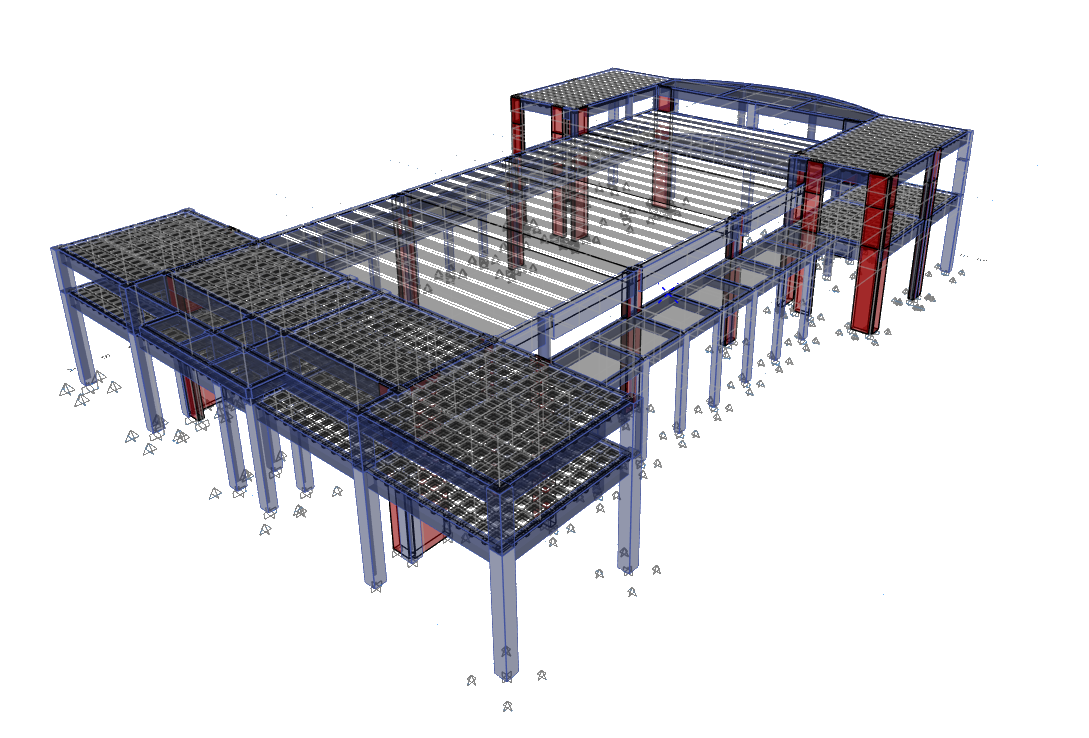

Luego de asignar los layers y normalizar, StructaCAD organiza la información importada como niveles, ejes, columnas, vigas, muros, losas, cimientos y planos de techo que pueden revisarse antes de exportar a ETABS.
Revisa los elementos reconocidos en planta, pórtico o 3D para corregir errores antes de que el modelo llegue a ETABS.
Utiliza el plano que tu equipo ya coordina en AutoCAD. Mantén una planta por DXF para asignar claramente los layers y niveles.
Inspecciona columnas, vigas, muros, losas y dimensiones en un workspace estructural antes de exportar el modelo analítico inicial.
StructaCAD reúne candidatos de ejes, alinea centros cercanos de columnas y conserva la separación real del dibujo de origen.
Las líneas centrales de vigas y muros se convierten en referencias de apoyo para contornos, intersecciones y nodos compartidos de losas.
La geometría revisada se convierte en un modelo organizado por niveles y objetos estructurales, no solamente en líneas sueltas de CAD.
Abre el archivo .e2k exportado en ETABS y completa materiales, secciones, diafragmas, cargas, apoyos, análisis y preferencias de diseño.
Para quién está hecho
El flujo es especialmente útil cuando la arquitectura o la estructura preliminar ya existe en AutoCAD, pero todavía no se ha construido el modelo de ETABS.
Crea más rápido la geometría inicial de ETABS y dedica más tiempo a revisar el comportamiento estructural que a trazar líneas.
Convierte layers CAD coordinados en un modelo estructural consistente y reduce errores durante la entrega.
Estandariza cómo los proyectos pasan de planos arquitectónicos al análisis entre varios ingenieros y oficinas.
Importa planos desconocidos con controles explícitos de layers, unidades y origen antes de llevarlos a ETABS.
El cuello de botella del modelado
Líneas que parecen conectadas en pantalla pueden estar separadas una fracción de pulgada. Las columnas pueden estar ligeramente fuera de eje, las vigas terminar en la cara del apoyo y las esquinas de losa no coincidir con la línea central prevista.
StructaCAD utiliza las relaciones entre elementos —no solamente las líneas visibles— para preparar una geometría de modelo más limpia.
Lo que resuelve el importador
El importador aplica varias pasadas porque una corrección puede cambiar otra conexión. Endereza, alinea, reconecta y redondea el modelo antes de finalizar los contornos de losa y la continuidad entre niveles.
Detecta candidatos de ejes, conserva su separación real, mueve una intersección seleccionada al origen y redondea coordenadas según la precisión elegida.
Normaliza columnas compuestas, alinea centros cercanos, une líneas continuas y extiende vigas o muros hasta la línea central del apoyo correspondiente.
Usa la información del layer y del hatch para distinguir muros de concreto reforzado y mampostería, eliminando líneas transversales que no representan elementos.
Unifica nodos compartidos, ajusta contornos a los apoyos, divide regiones planas solo por líneas centrales reales de vigas o muros y reconstruye planos inclinados apoyados.
Preguntas frecuentes
El importador CAD actual lee DXF. Abre el DWG en AutoCAD u otro programa compatible y guárdalo o expórtalo como DXF antes de cargarlo.
Utiliza una sola vista en planta por archivo. Durante la importación selecciona el nivel, las unidades, la orientación, el redondeo de coordenadas y cuáles layers representan cada elemento estructural.
El importador puede crear columnas, vigas, muros de concreto reforzado o mampostería, losas, cimientos, ventanas, ejes y planos de techo apoyados a partir de la información CAD asignada.
Corrige pequeñas inconsistencias de dibujo: alineación cercana a ejes, enderezado intencional, conexiones a líneas centrales, redondeo de coordenadas, elementos continuos, nodos de apoyo de losas y continuidad de columnas o muros entre niveles.
Sí. Después de revisar el modelo estructural puedes exportarlo como archivo ETABS .e2k.
Trátalo como un modelo inicial estructurado. Verifica en ETABS cada elemento, conexión, material, sección, diafragma, apoyo, carga, fuente de masa, preferencia de diseño y supuesto de análisis antes de utilizar los resultados.
Sí. Importa una planta por nivel. Puedes reutilizar niveles y ejes existentes, crear niveles nuevos y conservar opcionalmente solo las columnas y muros que continúan desde el nivel inferior.
StructaCAD sugiere clasificaciones usando los nombres y la geometría, pero tú revisas y apruebas la asignación. Los dibujos limpios y organizados consistentemente producen el mejor modelo inicial.
Parte del dibujo que ya tienes
Importa una planta, revisa la geometría normalizada y exporta un modelo inicial ETABS .e2k desde el mismo workspace de StructaCAD.
