Intersections de toiture
Utilisez la ligne qui croise réellement le chevron pour définir son extrémité, y compris les limites obliques de toiture.
Logiciel de charpente
Votre plan de charpente.Chaque chevron pris en compte.
Transformez la géométrie de votre toiture en plan de charpente, coupes de chevrons regroupées et DXF modifiable. Le tout à partir du même modèle.
Espace de travail dans le navigateur Plans CAO modifiables
GÉOMÉTRIE DE TOITURE
01
Tracez la toitureFaîtages, limites et intersections
02
Organisez les coupesChevrons identiques, quantités regroupées
03
Passez en CAOUn ensemble DXF modifiable
Dans StructaCAD
Visualisez la toiture.
Créez la charpente.
Découvrez le processus réel : définissez la toiture, placez les chevrons et examinez le plan exporté en CAO.
Lire les étapes de la démonstration

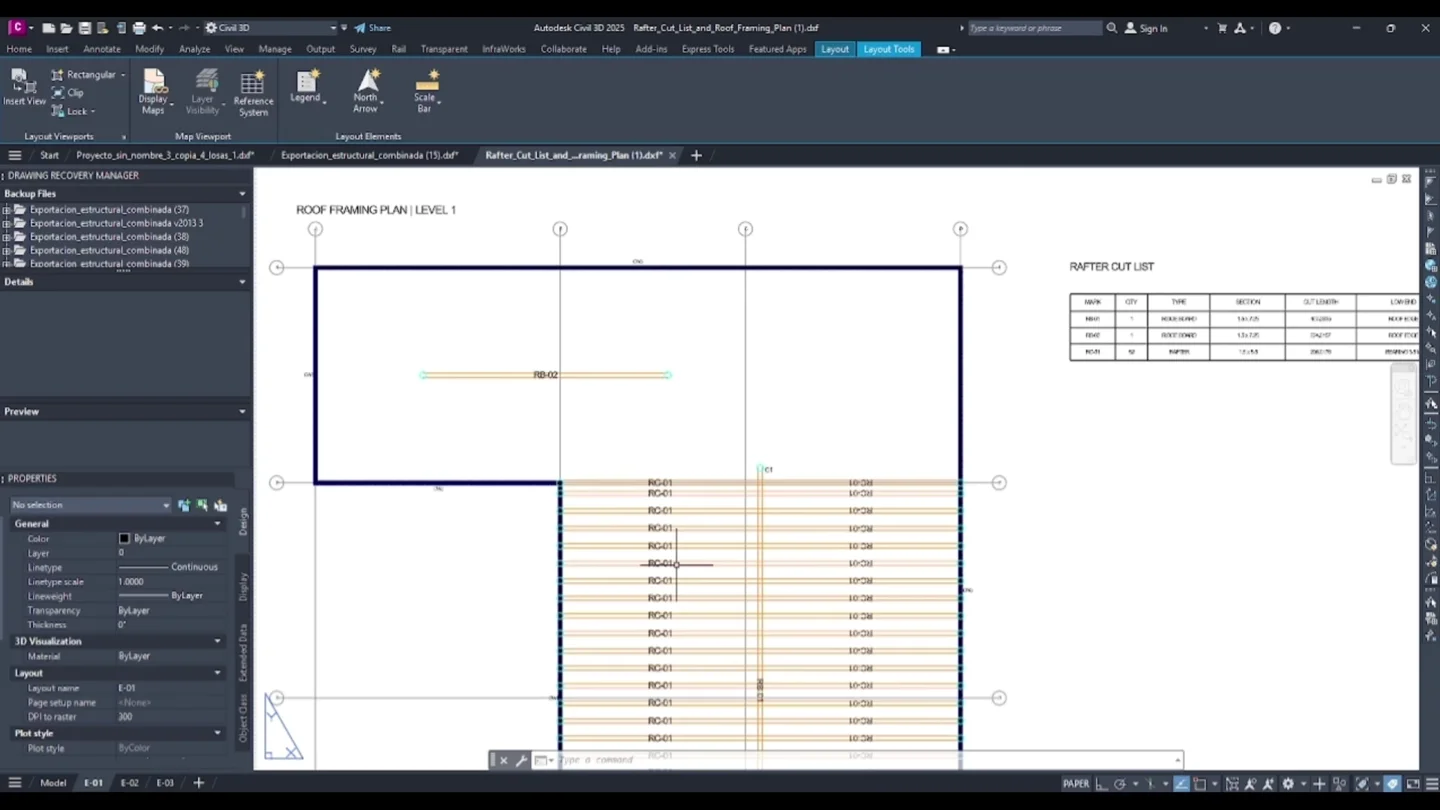

La vidéo commence par les limites de la toiture, puis présente les pans et les faîtages en plan et en 3D. Les chevrons sont placés dans cette géométrie. Les dernières vues montrent le plan de charpente et la liste de coupe regroupée ouverts en CAO.
Les livrables
Un modèle de toiture.
Des plans coordonnés.
Gardez le plan, la géométrie de chaque chevron et les quantités coordonnés, du premier tracé à l’export DXF.
DESSIN 01 / PLANToute la toiture,
Toute la toiture,
clairement représentée.
Visualisez la position des chevrons, leur rencontre avec le faîtage et les intersections qui définissent leurs limites.
- Disposition des chevrons en vue en plan
- Géométrie issue de votre modèle de toiture
- DXF modifiable pour vérification et impression en CAO
DESSIN 02 / COUPESChaque coupe distincte.
Chaque coupe distincte.
La quantité nécessaire.

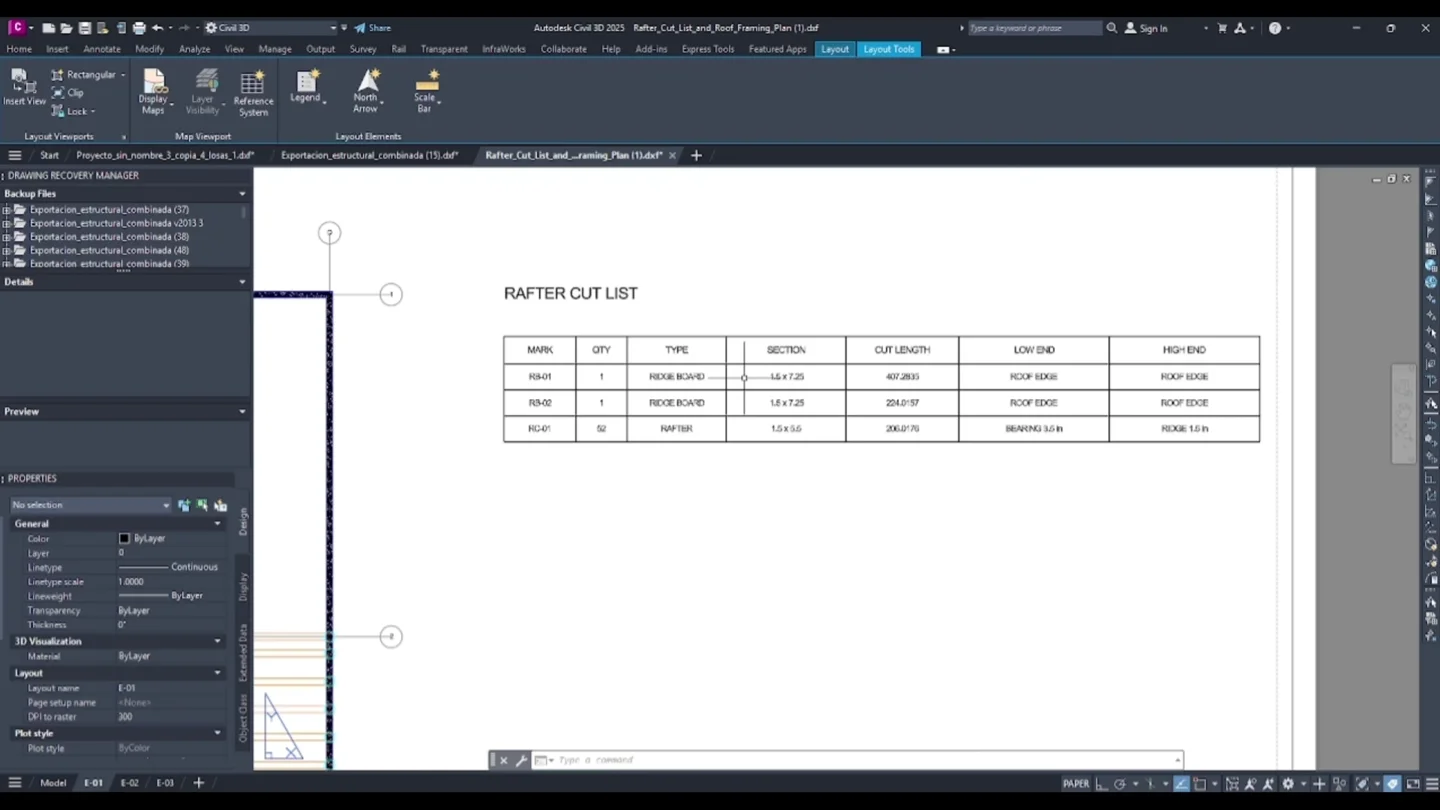

Les coupes identiques sont regroupées afin que les pièces répétées partagent un détail et une quantité.
- Coupes distinctes regroupées par géométrie
- Conditions d’appui et largeur du faîtage
- Détails de coupe et plan dans le même DXF
Du plan à la liste de coupe
Les détails qui
définissent chaque chevron.
Une liste de coupe identifie les pièces distinctes et la quantité nécessaire pour chacune. StructaCAD établit ces groupes à partir de la géométrie de charpente que vous définissez.
Créez votre modèle de charpenteAppuis et largeurs de faîtage
Intégrez ces conditions géométriques au détail de coupe pour que le dessin corresponde au chevron modélisé.
Coupes répétées et quantités
Regroupez les chevrons de géométrie identique par coupe distincte avec leur quantité, pour les vérifier ensemble.
Comment créer un plan de charpente
Du premier tracé de toiture
à votre plan CAO.
Suivez un processus commun pour le plan et la liste de coupe.
- 01
Définissez la toiture
Définissez les limites, les faîtages et les intersections qui déterminent la forme de la toiture.
- 02
Placez les chevrons
Disposez les chevrons et utilisez les lignes d’intersection pour définir leurs extrémités.
- 03
Vérifiez la géométrie
Vérifiez la disposition de la charpente, les appuis, les conditions au faîtage et les coupes regroupées.
- 04
Exportez votre DXF
Téléchargez le plan de charpente, les détails de coupe distincts et les quantités. Ouvrez le fichier en CAO pour le modifier ou l’imprimer.
Vous préparez une toiture simple ? Utilisez le calculateur gratuit de chevrons pour une vérification géométrique rapide.
Pour les acteurs de votre projet de toiture
Un plan plus clair.
Une base de travail commune.
Un plan de charpente représente la structure de la toiture vue de dessus. Il permet de communiquer la position des chevrons, les faîtages et les relations entre les éléments.
Ingénieurs et concepteurs
Coordonnez la géométrie de toiture et utilisez des plans modifiables pour la vérification du projet.
Constructeurs, charpentiers et entrepreneurs
Vérifiez la disposition, les pièces répétées et les quantités à couper avant de préparer les travaux.
Propriétaires et autoconstructeurs
Préparez un concept de toiture à discuter avec votre constructeur ou votre ingénieur structure.
Commencez par une vérification rapide
Calculateurs de toiture gratuits.
Besoin d’une mesure pour commencer ? Utilisez un calculateur, puis passez à l’espace de travail pour le plan complet.
Calculateur de chevrons de toit
Vérifiez la géométrie des chevrons courants, le débord et leur nombre estimé.
Calculez les chevronsCalculateur de pente de toit
Convertissez la pente, l’angle et la hauteur de toiture.
Déterminez la penteCalculateur de longueur de chevron
Estimez la longueur du rampant à partir des dimensions de la toiture.
Vérifiez la longueurQuelques réponses utiles
La charpente,
expliquée.
D’autres questions sur l’espace de travail ?
Contactez StructaCADQue montre un plan de charpente ?
Un plan de charpente montre la disposition des éléments de toiture vue de dessus : chevrons, faîtages et intersections. StructaCAD utilise la géométrie de votre modèle pour préparer ce plan et les détails de coupe associés.
Que contient l’export DXF ?
L’export contient le plan de charpente, les détails de coupe distincts et les quantités nécessaires. La géométrie des coupes tient compte des appuis et des largeurs de faîtage définis dans le modèle.
Puis-je utiliser des lignes obliques comme limites de chevrons ?
Oui. La limite n’a pas besoin d’être perpendiculaire au chevron. StructaCAD utilise l’intersection réelle entre le chevron et la ligne sélectionnée pour déterminer son extrémité.
Le logiciel regroupe-t-il les coupes de chevrons identiques ?
Oui. Les coupes identiques sont regroupées par géométrie, avec la quantité nécessaire pour chaque coupe distincte.
Puis-je modifier et imprimer le plan dans AutoCAD ?
Oui. Ouvrez le DXF exporté dans AutoCAD ou un autre logiciel de CAO compatible pour vérifier, modifier, coter et imprimer le plan. L’export est un fichier DXF modifiable.
Quelle différence avec un calculateur de chevrons ?
Un calculateur de chevrons vérifie une géométrie de toiture à partir de dimensions. L’espace de charpente permet de disposer plusieurs chevrons selon les limites et intersections de toiture, puis de produire un plan coordonné et une liste de coupe regroupée.
L’espace de travail de charpente est-il gratuit ?
Les calculateurs de toiture sont gratuits pour les vérifications géométriques. L’accès à l’espace de travail et l’export DXF dépendent de votre compte et de votre offre. Consultez les offres StructaCAD actuelles pour connaître les fonctionnalités et les téléchargements inclus.
Cela remplace-t-il le calcul de structure ou la vérification par un ingénieur ?
Non. Ce processus couvre la géométrie, le plan de charpente et la documentation. Le dimensionnement, les charges, les assemblages, les autorisations et la conformité réglementaire doivent être vérifiés pour le projet par le professionnel qualifié compétent.
Votre prochaine toiture commence ici
Modélisez la toiture.
Rassemblez tous les détails.
Un espace de travail pour votre plan de charpente et votre liste de coupe.
